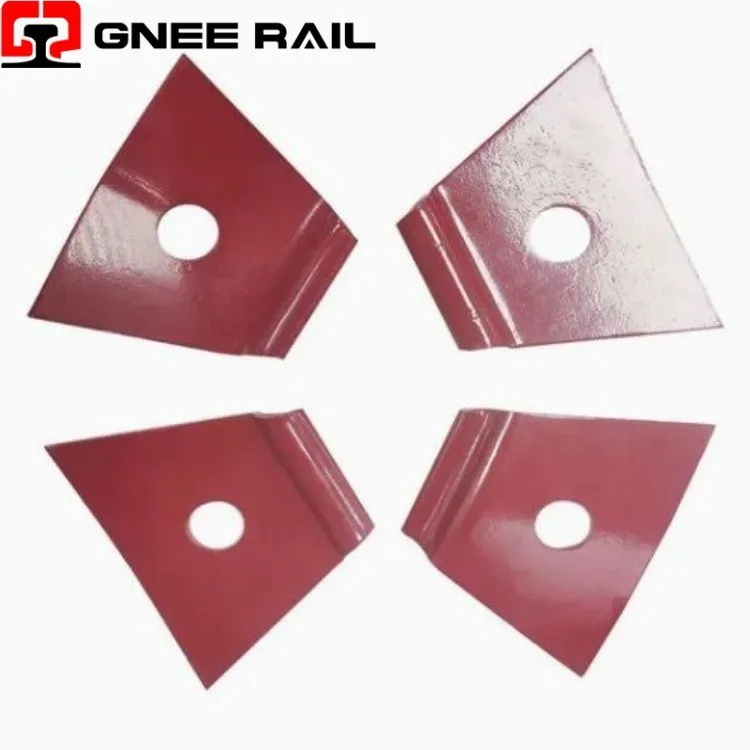

↵Système de fixation par clip Rail Nabla
Le Railway Nabla Clip est une fixation à ressort résiliente, nommée pour sa forme en delta inversé (∇), conçue pour les systèmes de traverses en béton. Fabriqué à partir de nuances d'acier à ressort à haute résistance telles que 60Si2MnA, ce clip offre une force de serrage constante grâce à une déviation élastique lorsqu'il est fixé avec des pointes à vis. Son profil symétrique offre une absorption des forces latérales et une isolation électrique supérieures, ce qui le rend idéal pour les courbes à rayon serré, les itinéraires de transport lourds et les lignes à grande vitesse, y compris les réseaux TGV français.
Spécifications techniques :
| Paramètre | Spécification | Indicateur de performance |
|---|---|---|
| Forme géométrique | Profil Delta inversé (∇) / V- | Répartition symétrique des contraintes |
| Qualité du matériau | 60Si2MnA, 60Si2CrA | Dureté 42-47 HRC |
| Force de serrage (charge par orteil) | 11 à 14 kN par clip | <15% relaxation after 3M cycles |
| Vie en fatigue | 5 millions de cycles (standard) | 200 millions de cycles (variante C1) |
| Norme de conformité | EN 13481-2 / EN 13481-5 | Catégorie C pour les traverses en béton |
|
|
|---|
Perspective d'installation et de maintenance :
- Le profil en -V inversé (nabla) crée une répartition symétrique des contraintes le long des deux branches, éliminant ainsi les contraintes de torsion courantes dans les clips asymétriques.
- L'optimisation du vecteur de force verticale maximise la résistance au soulèvement du rail tout en réduisant les forces latérales sur les accotements des traverses.
- La capacité de déflexion élastique s'adapte à la dilatation thermique sur une plage de température de -40 degrés à +80 degrés sans relaxation de force.
Perspective de maintenance et d’exploitation
- L'ensemble complet comprend 2 clips Nabla, 2 isolateurs, 2 pointes à vis et 2 rondelles élastiques par siège de rail.
- L'installation nécessite de serrer les vis d'ancrage à un couple spécifié, garantissant une application constante de la force de serrage .
- Les pointes à vis (acier de qualité 5.6, 35#) offrent une résistance à la traction supérieure ou égale à 500 MPa avec une capacité de pliage à froid à 90 degrés.
