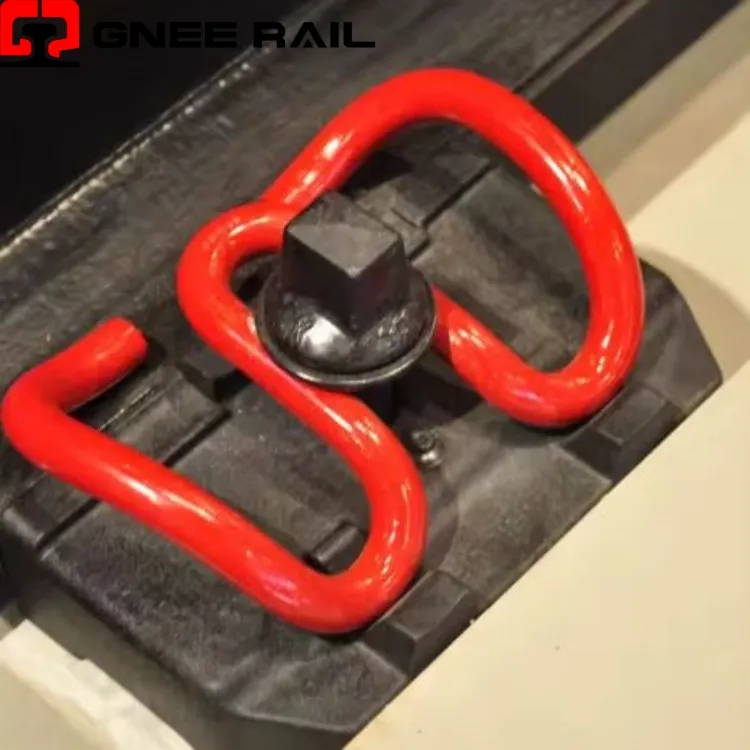

Système de fixation à clips Rail Skl
Le Railway SKL Clip est une fixation élastique haute-performance largement utilisée dans les systèmes ferroviaires à grande vitesse-et à grande vitesse. Fabriqué à partir d'acier à ressort de qualité supérieure, il présente une géométrie distinctive en forme de V qui offre une force de serrage supérieure avec une déflexion élastique exceptionnelle. Ce clip permet une tension rapide grâce à une méthode d'installation rotative simple. Sa conception éprouvée garantit un maintien fiable des rails sous des charges extrêmes par essieu et dans des conditions opérationnelles exigeantes.
Spécifications techniques :
| Paramètre | Spécification |
|---|---|
| Type de produit | Clip SKL ferroviaire – Clip de fixation de rail élastique |
| Qualité du matériau | Acier à ressort 38Si7 / 51CrV4 / EN 10089 |
| Finition de surface | E-coat / Flocons de zinc / Geomet 500 / Revêtement personnalisé |
| Force de serrage nominale | 12 – 18 kN par clip (en fonction du système) |
| Plage de déflexion élastique | 12 – 16 mm avant prise permanente |
| Rotation des installations | 90 degrés – 120 degrés depuis la position libre |
| Compatibilité ferroviaire | UIC 60, 60E1, 54E1, 115RE, 136RE |
| Type de dormeur | Monobloc en béton précontraint-avec épaulements coulés- |
| Norme de test | EN 13481-2 / AREMA Chapitre 30 / TB/T 3065 |
| Résistance à la corrosion | Supérieur ou égal à 720 heures de brouillard salin (ISO 9227) |
Perspective d'installation et de maintenance :
- Présente une géométrie optimisée en forme de V- pour une raideur de ressort progressive sous une charge croissante.
- Répartit la force de serrage uniformément sur le pied du rail grâce à deux points de contact.
- Permet d'obtenir une déflexion élastique maximale avant d'entrer dans la plage de déformation plastique.
- Intègre des courbes-de soulagement du stress qui minimisent la concentration de fatigue localisée.
- Conçu avec une configuration symétrique permettant une orientation d'installation réversible.
Perspective de maintenance et d’exploitation
- Installé par insertion rotative avec des outils hydrauliques ou manuels standard.
- Permet d'obtenir une tension précise grâce à un angle de rotation contrôlé pendant l'application.
- Élimine le besoin d'équipement de précontrainte-requis par d'autres types de fixations.
- Permet un retrait rapide en utilisant une rotation inverse sans outils d'extraction spécialisés.
- Fournit une vérification cohérente de la force d’installation grâce à un retour de résistance à la rotation.
