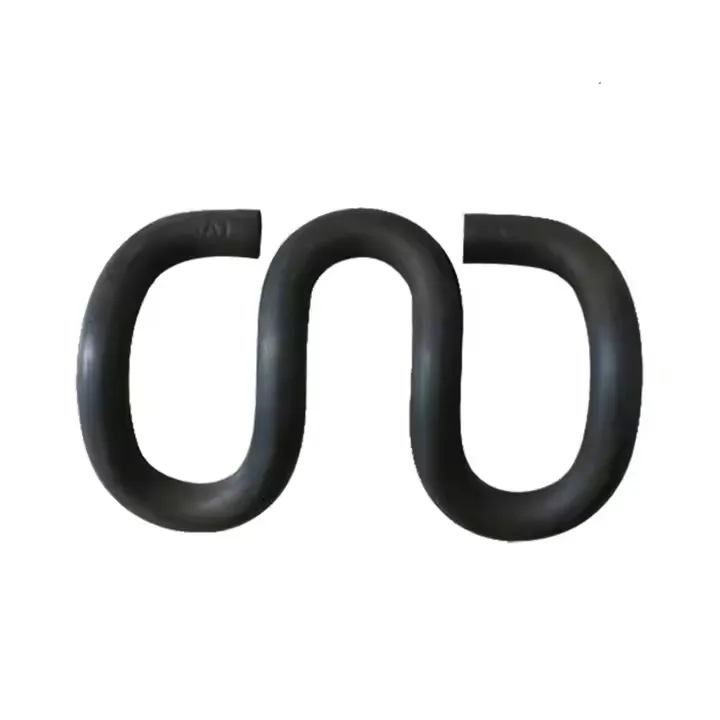

Clips SKL pour système de fixation ferroviaire

Railway Clip est utilisé pour fixer les rails à la plaque de base sous-jacente avec la traverse en béton. Une variété de différents types de clips robustes-sont utilisés pour fixer les rails à la plaque de base ou au dormeur sous-jacent, l'un des plus courants étant le clip E, qui a la forme d'un trombone tronqué. Un autre modèle est la pince de tension SKL, qui est également le type le plus utilisé dans le monde entier. D'autres comme KPO Clamp et Nabla Clip, également utilisés dans différentes situations.

Description

Paramètres techniques

↵Système de fixation à clip Rail Skl

Le clip SKL (également connu sous le nom de Nabla Clip) représente le summum de la technologie de fixation élastique symétrique, conçu pour les applications où la cohérence absolue et la résistance aux vibrations ne sont pas-négociables. Sa géométrie distinctive en forme de V- et son point de pivotement central ne sont pas simplement des choix de conception, mais le résultat d'une ingénierie rigoureuse visant à assurer une répartition uniforme des forces et à éliminer les contraintes de torsion. En tant que fixation de choix pour de nombreux réseaux européens de transport lourd-à grande vitesse et-, le clip SKL offre une stabilité inégalée, maintenant une géométrie de voie précise sous les charges dynamiques les plus exigeantes et garantissant un cycle de vie de maintenance-minimisé.

Spécifications techniques :

Catégorie	Spécification	Avantage et justification de l'ingénierie
Identité et conception de base	Nom:Clip SKL / Nabla Taper:Clip élastique symétrique en forme de V- Principe fondamental :Point pivot central pour une application de force équilibrée	La conception symétrique garantit une action de centrage automatique et une usure uniforme, empêchant ainsi le desserrage asymétrique courant dans d'autres types de clips. Cela garantit des performances constantes dans toutes les installations sur une tangente ou une courbe.
Science des matériaux	Nuance d'acier :Acier à ressort allié 60Si2CrA (selon EN 13230) Traitement thermique :Trempe et revenu contrôlés par ordinateur- Dureté:44-48 HRC	L'utilisation d'acier à ressorts allié au chrome-offre une résistance supérieure à la fatigue et une limite d'élasticité plus élevée que l'acier à ressorts au carbone standard, ce qui est essentiel pour résister à plus de 3 millions de cycles de charge dans les applications de transport lourd-.
Mesures de performances	Charge aux orteils :10.5 - 13.5 kN (réglable) Déviation:11 - 13 mm Durée de vie en fatigue :> 3,5 millions de cycles (EN 13146) Rétention de la force de serrage :> 92% après 2 millions de cycles	La plage de charge élevée et finement réglable fournit la puissance de serrage nécessaire pour une -vitesse élevée (300+ km/h) et une stabilité de charge-sur l'essieu- élevée (30+ tonnes). Une excellente rétention de force se traduit directement par un maintien de la jauge à long terme et une maintenance réduite.

Pourquoi le clip SKL est le choix définitif

Corridors ferroviaires à grande vitesse :Où une jauge constante et un contrôle des micro-vibrations sont essentiels pour la sécurité et la qualité de conduite à des vitesses supérieures à 250 km/h.

Lignes d'exploitation minière lourde- :Là où les charges extrêmes sur les essieux et le trafic incessant exigent une fixation dotée d'une résistance exceptionnelle à la fatigue et au desserrage par vibration.

Infrastructure critique :Sur les ponts, dans les tunnels et via les commutateurs où-la fiabilité à long terme et un accès minimal pour la maintenance sont primordiaux.

Applications typiques

Choisir le clip SKL, c'est plus que sélectionner un composant ; il investit dans unsystème-garantie technique de l'intégrité de la piste. Il permet une réduction quantifiable des coûts du cycle de vie grâce à ses intervalles d'entretien prolongés et à sa durabilité inégalée, offrant un retour sur investissement clair pour tout projet d'infrastructure ferroviaire sérieux.
