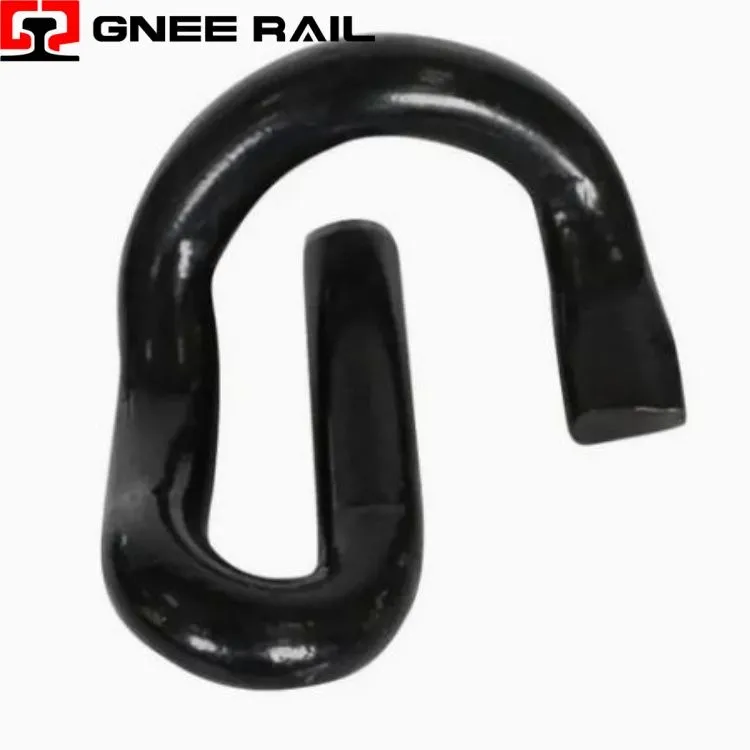

Système de fixation par clip Rail E
Le Railway E Clip est une fixation en acier résiliente conçue pour fixer les rails aux traverses en béton dans les systèmes de voies modernes. Fabriqué à partir d'acier à ressort de haute qualité-, son profil distinctif en forme de E-offre une force de serrage précise tout en s'adaptant aux mouvements dynamiques des chenilles. Ce clip permet une installation et un retrait rapides sans outils spécialisés. Sa conception éprouvée garantit des performances fiables dans les applications de lignes principales, de transport en commun et de transport lourd-dans le monde entier.
Spécifications techniques :
| Paramètre | Spécification |
|---|---|
| Type de produit | Railway E Clip – Fixation élastique pour rail |
| Qualité du matériau | 60Si2Mn / 51CrV4 / équivalent acier à ressort |
| Finition de surface | E-coat / Flocons de zinc / Geomet / Phosphatation |
| Diamètre du fil | 14 mm – 16 mm (0,55 – 0,63 pouces) |
| Force de serrage | 8 – 14 kN par clip (en fonction du système) |
| Déflexion élastique | Plage de travail de 10 à 14 mm |
| Vie en fatigue | Supérieur ou égal à 5 millions de cycles sans fracture |
Perspective d'installation et de maintenance :
- Comprend trois pieds parallèles formant une forme en E-pour une répartition équilibrée de la force du ressort.
- Intègre des zones de transition incurvées minimisant la concentration des contraintes pendant la déflexion.
- Conçu avec une géométrie symétrique permettant une installation identique de chaque côté.
- Rapport de longueur de jambe optimisé pour obtenir un débattement élastique maximal avant déformation permanente.
- Fournit une pression de contact constante sur le pied du rail grâce à des points d'appui formés avec précision.
Perspective de maintenance et d’exploitation
- Installé à l'aide d'un simple outil à levier sans nécessiter d'équipement de prétension-.
- Retiré rapidement lors de la maintenance à l'aide du même outil d'extraction.
- Convient à une installation manuelle adaptée aux emplacements de voies distants.
- Prend en charge l'application mécanisée pour les projets de construction-à volume élevé.
- Permet une vérification visuelle de la bonne assise grâce à l'alignement visible des clips.
