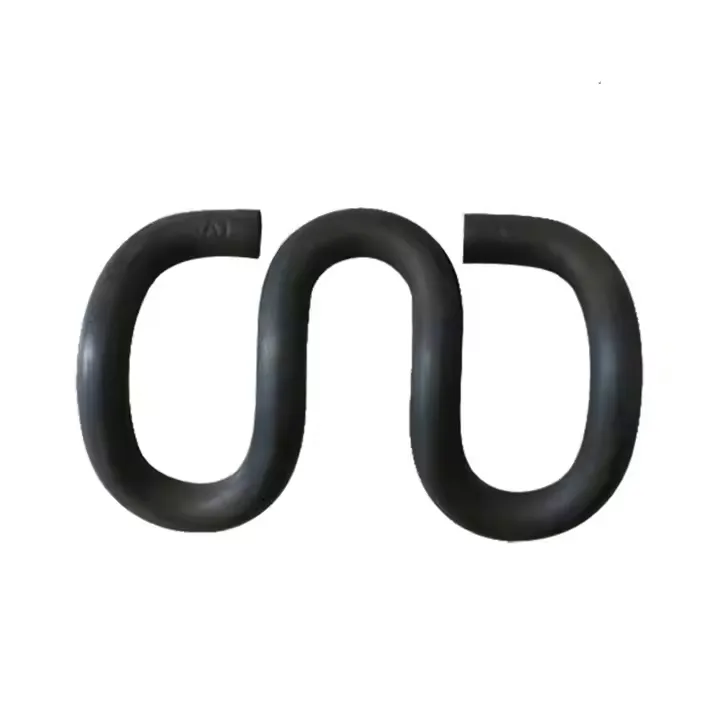

Présentation du produit et caractéristiques du clip ferroviaire SKL
| Article | Description |
|---|---|
| Nom du produit | Clip élastique de type SKL ferroviaire / Clip SKL |
| Standard | DIN 45660-1, normes ferroviaires spécifiques à la région (par exemple, STI, EN) |
| Application | Utilisé pour fixer les rails aux traverses en béton (attaches) ou aux plaques de base dans les systèmes de voies avec et sans ballast. |
| Fonction principale | Fournir une connexion élastique fiable et sans entretien-qui serre fermement le rail, garantissant la stabilité du gabarit et absorbant les forces dynamiques. |
| Matériel | Acier à ressort de haute-qualité (généralement 60Si2Mn, 60CrMo ou équivalent) |
| Sections à rampe commune | 54 E1, 60 E1, UIC 60 et autres profils ferroviaires pour transport lourd-et à grande vitesse-. |
Paramètres techniques détaillés du clip SKL
| Paramètre | Valeur / Description | Remarques |
|---|---|---|
| Charge par orteil (force de serrage) | 20.5 - 22.5 kN | La force exercée par les pinces sur le pied du rail. Critique pour une fixation sécurisée. |
| Charge d'essai (permanente) | Supérieur ou égal à 30 kN | La charge que le clip doit supporter sans déformation permanente. |
| Déflexion à la charge d'essai | ~ 11,5 mm | Le déplacement vertical sous la charge d'essai. |
| Résistance électrique | < 5 Ω (Per fastening assembly) | Garantit que le circuit ferroviaire est continu pour la signalisation. |
| Protection contre la corrosion | Supérieur ou égal à 500 heuresTest au brouillard salin neutre | Pour clips phosphatés. Les clips revêtus offrent une plus grande résistance. |
| Performances en fatigue | Laissez-passer5 millions de cyclesà une charge dynamique de ±8 kN | Démontre une durabilité à long terme-dans le trafic. |
| Couple d'installation | 150 - 200 N·m | Couple de serrage pour l'écrou de fixation (si applicable à l'assemblage). |
| Outil de tension | Tendeur hydraulique ou clé dynamométrique manuelle | Des outils spécialisés sont nécessaires pour une installation correcte. |
| Poids (par clip) | Env.2.5 - 3.0 kg | Varie légèrement selon le fabricant et la conception spécifique. |
| Température de fonctionnement | -40 degrés à +80 degrés | Convient à la plupart des conditions climatiques. |
