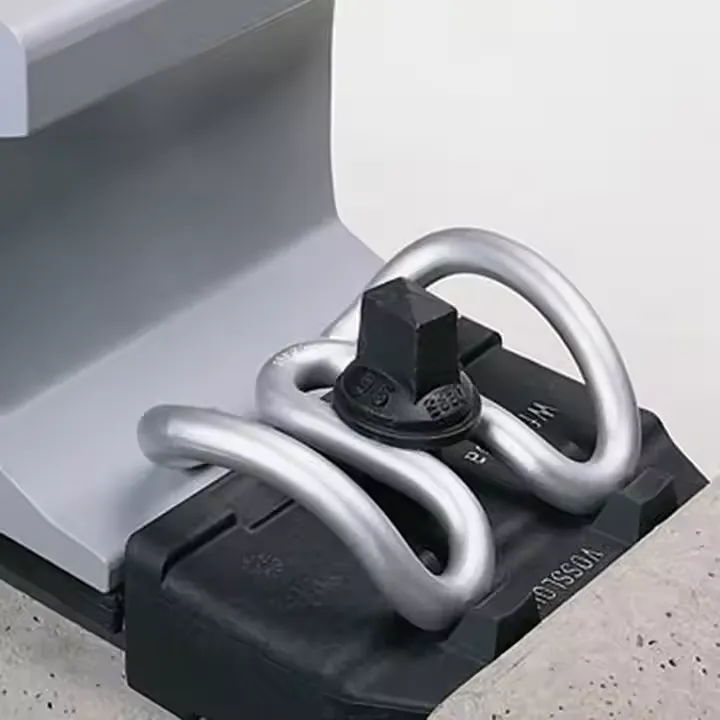

Attaches ferroviaires Clips SKL pour rail en acier

Railway Clip est utilisé pour fixer les rails à la plaque de base sous-jacente avec la traverse en béton. Une variété de différents types de clips robustes-sont utilisés pour fixer les rails à la plaque de base ou au dormeur sous-jacent, l'un des plus courants étant le clip E, qui a la forme d'un trombone tronqué. Un autre modèle est la pince de tension SKL, qui est également le type le plus utilisé dans le monde entier. D'autres comme KPO Clamp et Nabla Clip, également utilisés dans différentes situations.

Description

Paramètres techniques

Clips SKL ferroviaires

Modèle	Diamètre	Matériel	Dureté	Force de serrage	Traitement de surface	Scène extrême applicable	Anti-degré de corrosion
SKL 12-Sable	φ12mm	50CrVA	40-45 HRC	6 à 9 kN	Galvanisation à chaud-par immersion (supérieur ou égal à 90 μm)	Zone de tempête de sable du désert	C4 (ISO 12944)
SKL 14-Côte	φ14mm	60Si2MnA	43-48 HRC	10 à 14 kN	Dacromet (supérieur ou égal à 12μm) + zingage	Sel côtier-Zone de brouillard	C5-M (ISO 12944)
SKL 15-Froid	φ16mm	55SiMnVB	45-50 HRC	18-25 kN	Dacromet + Scellant (supérieur ou égal à 15μm)	Zone de plateau froid de -40 degrés	C4 (ISO 12944)
SKL20-HS350	φ15mm	60Si2CrVA	46-52 HRC	15 à 20 kN	Revêtement céramique (supérieur ou égal à 20 μm)	Zone de vibration HSR de 350 km/h	C4 (ISO 12944)
Tunnel SKL 11	φ11mm	60Si2MnA	39-44 HRC	5 à 8 kN	Revêtement époxy (supérieur ou égal à 60 μm)	Tunnel de métro humide	C4 (ISO 12944)

Liste de contrôle pratique pour l’entretien et l’inspection rapide

Étape d'inspection	Article clé	Méthode d'essai	Critère d'acceptation	Règle d'échantillonnage/exécution	Outil/Référence
Chèque entrant	Vérification rapide des matériaux	Testeur portable de fluorescence X-rayons (XRF)	C : 0,56 à 0,64 % (60Si2MnA) ; Écart des éléments en alliage inférieur ou égal à ± 0,1 %	5 pièces/lot	Analyseur XRF portable
Test rapide sur site-	Détection de fissures	Testeur de particules magnétiques (portable)	Aucune fissure de surface/souterraine (supérieure ou égale à 0,2 mm)	10 pièces/100 m de piste	Testeur de particules magnétiques portatif
Évaluation de la réutilisabilité	Test de démontage et de réinstallation	Clé dynamométrique + dynamomètre	Aucune déformation après 5 cycles de démontage ; Rétention de la force de serrage supérieure ou égale à 90 %	100% des clips démontés	Clé dynamométrique de précision ; Jauge de force numérique
Test en environnement extrême	Résistance à l'érosion du sable	Chambre d'essai de sablage	Perte de revêtement Inférieure ou égale à 5% Après 200h (Vitesse du sable 50m/s)	2 pièces/lot	Chambre d'essai d'érosion de sable
Audit de qualité des lots	Récupération d'élasticité	Compression-Machine de test de libération	Taux de récupération d'élasticité supérieur ou égal à 96 % (1 000 cycles, 80 % de force maximale)	2 % du lot (min . 3 pièces)	Machine de test d'élasticité servo

Gnee-fournisseur professionnel

Railway Fasteners Steel Rail SKL Clips
