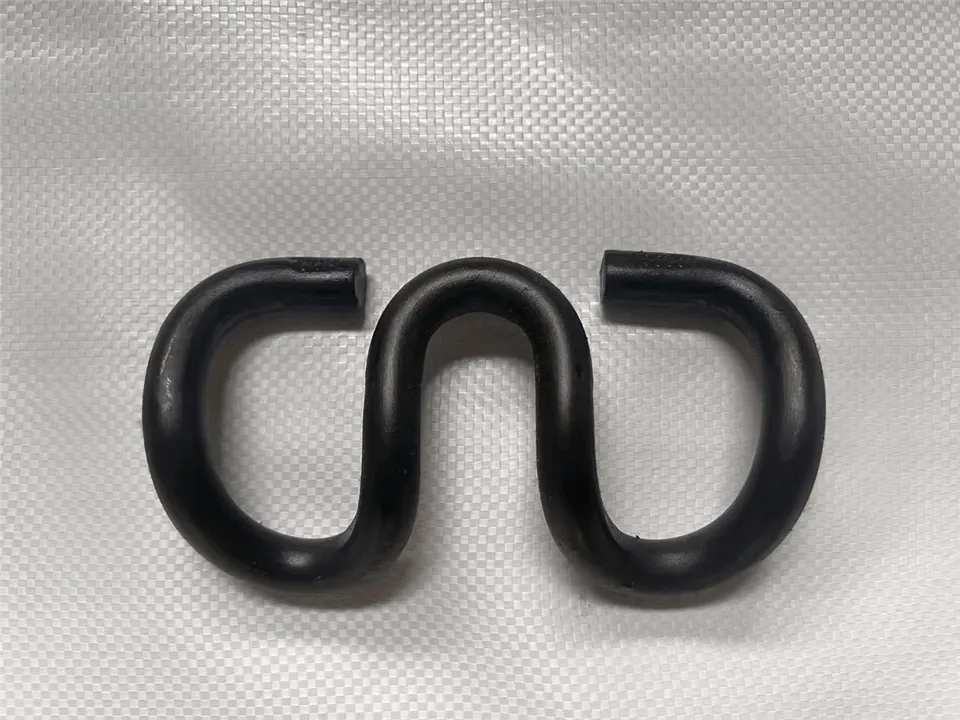

Clips SKL ferroviaires
|
Modèle |
Matériel |
Traitement de surface |
Scénario et rail applicables |
Ajustement de la jauge |
Résistance longitudinale |
Attaches assorties |
Normes de conformité |
|
SKL12 |
50CrVA |
Électro-galvanisation (supérieur ou égal à 25μm) |
Tramway urbain (rail 30kg/m, basse vitesse) |
±4mm |
Inférieur ou égal à 8kN/m |
Boulon M8 + Rondelle Plate |
EN 13481-4, CJ/T 527 |
|
SKL14 |
60Si2MnA |
Galvanisation à chaud (supérieur ou égal à 85μm) |
Fret régional (rail de 43 à 50 kg/m) |
-8-+4mm |
12 à 18 kN/m |
Boulon M10 + rondelle de blocage |
EN 13481-3, GB/T 13489 |
|
SKL15-HD |
55SiMnVB |
Dacromet (supérieur ou égal à 8μm) + zingage |
Exploitation minière lourde (rail de 60 à 75 kg/m) |
-10-+6mm |
Supérieur ou égal à 20kN/m |
Boulon M12 + rondelle élastique |
AREMA 10, GB/T13489 |
|
SKL20-HS |
60Si2CrVA |
Dacromet + Scellant (supérieur ou égal à 10μm) |
Train à grande vitesse (supérieur ou égal à 250 km/h, rail de 60 kg/m) |
-6-+4mm |
15 à 22 kN/m |
Boulon M14 + contre-écrou |
TB/T 3562, EN 13481-2 |
Liste pratique d'inspection de qualité pour les clips ferroviaires SKL
|
Article d'inspection |
Méthode d'essai |
Critère de réussite/échec |
Plan d'échantillonnage |
Outil/Référence |
|
Authenticité matérielle |
PMI portatif (C/Si/Mn) |
C : 0,56 à 0,64 % (60Si2MnA) ; Si : 1,50–2,00 % |
3 pièces/lot |
Analyseur PMI portable |
|
Dureté et ténacité |
Testeur Rockwell + Test d'impact |
Dureté : ±2 HRC de plage ; Énergie d'impact Supérieure ou égale à 80J/cm² |
5 pièces/lot |
Testeur Rockwell, testeur d'impact |
|
Précision dimensionnelle |
Pied à coulisse numérique + bloc de jauge |
Diamètre : ±0,2 mm ; Épaisseur de la pointe : ±0,3 mm |
10 pièces/lot |
Pied à coulisse numérique de 0,01 mm |
|
Défauts de surface |
Visuel + 10× Loupe |
Pas de fissures/bavures ; Pelage du revêtement Inférieur ou égal à 2mm² ; Rouille Inférieur ou égal au grade A |
Contrôle à 100 % |
Loupe 10×, GB/T 15519 |
|
Stabilité de la force de serrage |
Testeur de force dynamique |
Non Perte supérieure ou égale à 10 % après 1000 cycles |
2 pièces/lot |
Testeur de force de serrage dynamique |
|
Intégrité de l'emballage |
Simulation de vibrations |
Aucun dommage au revêtement après une vibration de 1 500 Hz |
3 paquets/lot |
Banc d'essai de vibrations |
