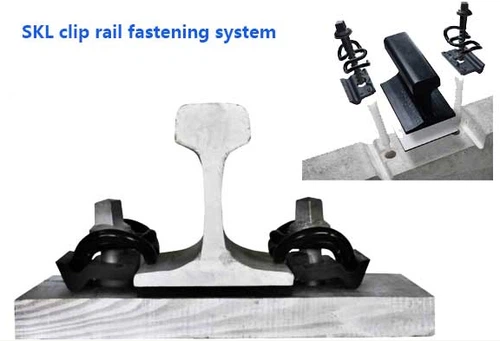

Système de fixation de rail SKL
LeSystème de fixation des rails SKLest une solution de fixation de rail élastique boulonnée conçue pour fournir un serrage de rail fiable, une retenue latérale, une isolation électrique et un contrôle des vibrations pour les voies ferrées modernes. Il est largement utilisé sur les lignes ferroviaires à grande vitesse, les lignes à trafic mixte conventionnel, les lignes de fret lourd et les lignes de transport en commun urbain, avec des configurations adaptées aux applications sur ballast et sur dalle.
Le système se compose généralement dePinces à ressort SKL, pointes à vis, chevilles en plastique, plaques de guidage coudées, et patins de rail résilients. Variantes de clips SKL telles queSKL12, SKL14, etSKL 21sont conçus pour maintenir un serrage constant des rails et aider à résister au mouvement longitudinal du rail, tandis que la géométrie de fixation offre une retenue latérale efficace du rail et une protection contre le renversement du rail.
composants du système de fixation sKL Rail
| Article | Composant | Espèces | Photo |
|---|---|---|---|
| 1 | Clip de rail | ![]() |
SKL1, SKL3, SKL14, SKL21 |
| 2 | Vis Spike | ![]() |
SS25, SS35, DHS35, SS8 |
| 3 | Goujon de rail | ![]() |
Sdu9, Sdu25, SdueS3 |
| 4 | Plaque d'angle | ![]() |
14 000 PAM, 21 000 PAM |
| 5 | Patin de rail | ![]() |
Zw600, Zw700 |
Pour les projets d'infrastructure ferroviaire, le système de fixation SKL offre une fixation élastique des rails, un maintien fiable de l'écartement, une isolation électrique, une atténuation des vibrations et des chocs et une capacité de réglage de l'écartement des voies. Sa conception boulonnée permet également un assemblage et une maintenance efficaces, ce qui la rend adaptée aux conditions d'exploitation ferroviaires exigeantes.
RAIL GNÉfournit des composants du système de fixation de rails SKL et des solutions de fixation complètes pour les projets de construction, de rénovation et de maintenance ferroviaires. En fonction des exigences du projet, nous pouvons fournir différentes configurations de clips SKL, composants de fixation de rail, spécifications techniques et solutions d'approvisionnement personnalisées.
Besoin de systèmes de fixation de rails SKL pour votre projet ferroviaire ?
👉 Contactez GNEE RAIL pour connaître les spécifications de fixation des rails SKL, les prix, les échantillons et les solutions personnalisées.
[Demander un devis] | [Obtenir les spécifications techniques] | [Contacter GNÉ RAIL]
Caractéristiques structurelles du système de fixation de rail SKL
Le système de fixation de rail SKL utilise une structure modulaire combinant serrage élastique du rail, retenue latérale, contrôle des vibrations, isolation électrique et installation efficace.
La pince de tension SKL, comprenant SKL 1, SKL 12, SKL 14 et SKL 21, offre un serrage élastique fiable et un maintien latéral des rails sous des charges dynamiques. Des vis pour traverses et des chevilles en plastique, telles que Ss25, Ss35, DHS35, Sdu9 et Sdu25, fixent l'ensemble de fixation aux traverses en béton.
![]()
La plaque de guidage inclinée, telle que la Wfp14k, transfère les forces latérales et prend en charge le réglage de l'écartement des voies, tandis que le patin de rail élastique assure l'amortissement des vibrations, l'absorption des chocs, l'isolation électrique et la rigidité contrôlée de la voie. Les composants SKL peuvent également être pré-assemblés en position de stationnement pour une installation plus rapide des rails-sur site.
| Paramètre | Spécification |
| Modèles de pinces | SKL1, SKL12, SKL14, SKL21 |
| Type de piste | Voie ballastée et sur dalle |
| Ajustement de la jauge | Disponible par sélection de plaque de guidage |
| Applications | Transports lourds{{0}à grande vitesse-, lignes principales et métro |
FAQ
- Quels composants composent un système de fixation de rail SKL standard ?
Un système de fixation de rail SKL standard se compose de pinces de tension SKL, de vis de traverse ou de pointes de vis, de chevilles en plastique, de plaques de guidage inclinées, de patins de rail élastiques et de rondelles. Les modèles courants incluent SKL 1, SKL 12, SKL 14 et SKL 21.
- Quels sont les principaux avantages de la pince à tension SKL ?
La pince de tension SKL offre un serrage élastique fiable, un maintien latéral du rail, une résistance longitudinale et une protection contre l'inclinaison du rail, tandis que sa conception boulonnée permet une installation et une maintenance efficaces.
- Quels profils de rail et normes sont compatibles avec SKL ?
Les systèmes de fixation SKL peuvent être configurés pour UIC54, UIC60, 115RE, 136RE, BS113A, JIS et autres profils de rail.
- Où est utilisé le système de fixation de rail SKL ?
Les systèmes SKL sont utilisés pour les chemins de fer à grande vitesse, les chemins de fer conventionnels, le fret lourd-, le métro et les trains urbains, sur des voies ballastées et sur dalles.
