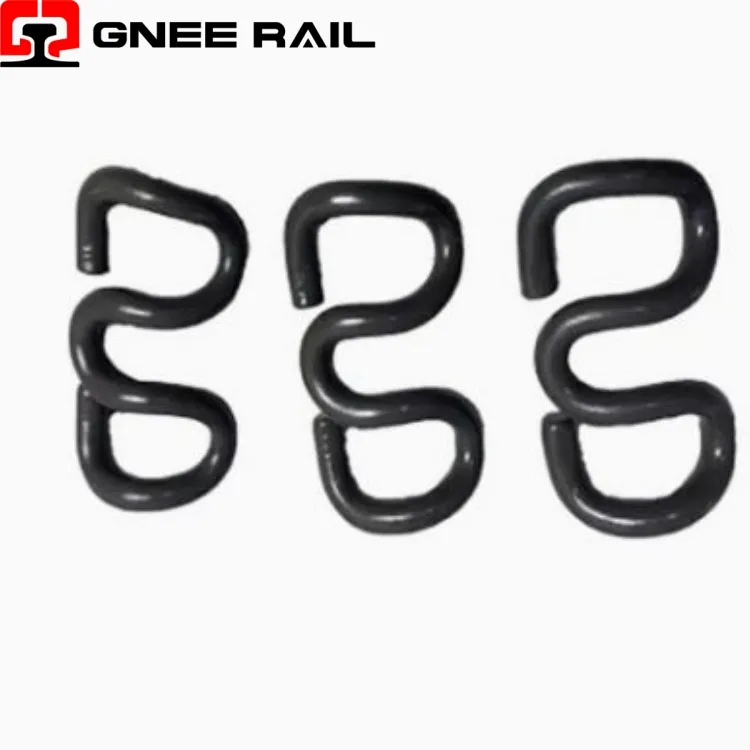

Modèles de clip SKL

Railway Clip est utilisé pour fixer les rails à la plaque de base sous-jacente avec la traverse en béton. Une variété de différents types de clips robustes-sont utilisés pour fixer les rails à la plaque de base ou à la traverse sous-jacente, l'un des plus courants étant le clip E, qui a la forme d'un trombone tronqué. Un autre modèle est la pince de tension SKL, qui est également le type le plus utilisé dans le monde entier. D'autres comme KPO Clamp et Nabla Clip, également utilisés dans différentes situations.

Description

Paramètres techniques

Système de fixation à clips Rail Skl

SKL Rail Clip | Glossary | Tension Clamp

Railway SKL Clip est une fixation élastique haute performance largement utilisée dans les systèmes de voie ferrée, conçue pour fixer fermement les rails et les plaques de base, absorber les vibrations et les impacts des trains, résister au desserrage sous des charges dynamiques à long terme et maintenir une géométrie de voie stable pour un fonctionnement sûr et fiable.

Spécifications techniques :

Paramètre	Valeur	Unité
Matériel	60Si2CrA	Acier à ressort allié
Dureté	44 – 48	CRH
Charge aux orteils	11 – 13	kN
Déviation	10 – 12	mm
Cycles de fatigue	3,5 millions	minimum
Revêtement	ZnAl4	15μm
Types de rails	54E1, 60E1	Profil UIC
Outil	Applicateur SKL	Hydraulique
Standard	EN 13230-5	européen

Perspective d'installation et de maintenance :

Fournit une force de serrage forte et stable pour limiter efficacement le déplacement du rail
Maintient une élasticité constante sous des charges répétées de trains à haute fréquence
Réduit la concentration de contraintes pour éviter les fissures de fatigue lors d'un long service
Résiste aux forces verticales, latérales et longitudinales dans diverses conditions de travail
Assure une connexion fiable entre le rail et le système de fixation de manière constante

Perspective de maintenance et d’exploitation

Un outil hydraulique dédié garantit une force de serrage reproductible sur toute la voie.
La pression calibrée élimine les erreurs humaines lors de l’application de la force.
La position visuelle des jambes confirme une position assise correcte sans jauges.
La traçabilité du numéro de chaleur suit le matériau depuis la fusion jusqu'au clip fini.
La certification EN 13230-5 garantit la cohérence des lots.

Fournisseur professionnel de Gnee
