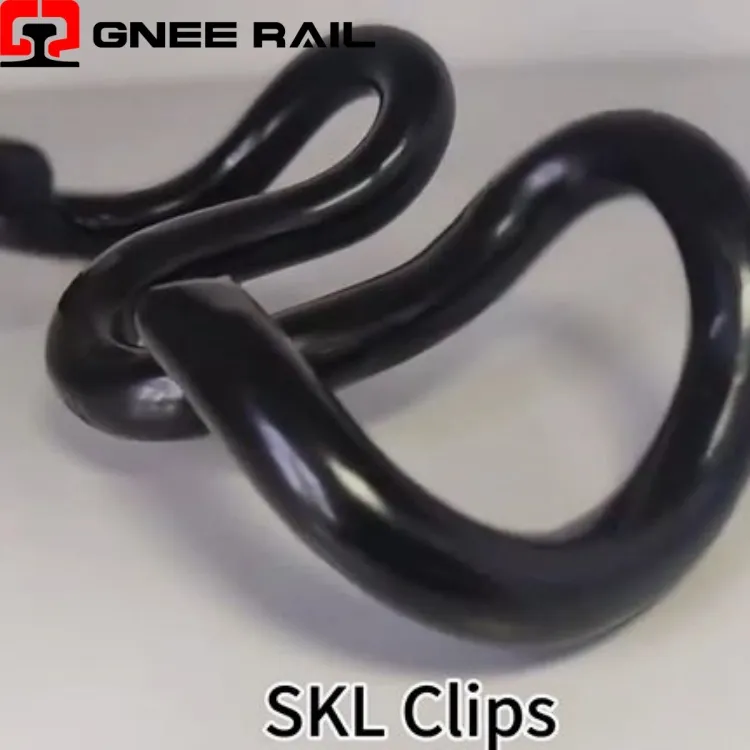

Système de fixation à clip Rail sKL
Un clip Railway SKL est une fixation à tension à double-bras, configuration oméga-, conçue pour les systèmes de fixation de rails à haute déflexion-, qui se distingue par sa longueur de jambe allongée et son arc central prononcé. Contrairement aux clips compacts, la géométrie allongée du SKL répartit les contraintes de flexion sur un bras de levier plus long, permettant un meilleur ajustement vertical du rail sans déformation plastique. L'orteil du clip est doté d'un coussinet de contact renforcé avec indicateur d'usure intégré, tandis que les sections du talon intègrent des rainures rayonnées de soulagement des contraintes-aux points de flexion critiques.
Spécifications techniques :
| Catégorie de fonctionnalités | Avantage clé | Application commune |
|---|---|---|
| Indicateur de bande de peinture | Avertissement visuel de sous-tension-à une déviation de 80 % | Lignes principales-critiques en matière de sécurité |
| Transition du talon rayonné | Concentration de stress réduite de 3,2 à 1,8 | Zones de fatigue-cycliques élevées |
| Correspondance thermique avec le rail | Variation de la force de serrage de ± 8 % selon les saisons | Chemins de fer du désert et de l'Arctique |
| Largeur de jambe effilée | 15 % d'économie de poids avec la même capacité | Tramway-sensible aux coûts |
| Test Charpy -40 degrés | Prévention des fractures fragiles dans les régions froides | Chemins de fer sibériens et canadiens |
| Shot-Surface martelée | Une couche de compression de 0,3 mm bloque les fissures | Corridors de fret lourd- |
Perspective d'installation et de maintenance :
- Bande de peinture-appliquée en usine sur les fractures de l'arcade à 80 % de la déflexion de conception, avertissant d'une sous-tension.
- Les jauges d'écartement mesurent la distance entre la jambe et l'épaule, en corrélation directe avec la charge des orteils à ± 5 %.
- Les marques témoins sur les plaques de guidage montrent la déviation maximale obtenue lors de l'installation initiale.
- Les pointes à code couleur-indiquent le lot de traitement thermique et l'indice de résistance à la fatigue correspondant.
- L'échelle progressive gravée sur la surface des jambes permet de vérifier-en un coup d'oeil-la tension sans outils.
Perspective de maintenance et d’exploitation
- Les transitions rayonnées du talon réduisent le facteur de concentration des contraintes de 3,2 à 1,8 par rapport aux virages serrés.
- Géométrie de l'arc optimisée pour une répartition uniforme du moment de flexion sur toute la longueur du clip.
- Les surfaces grenaillées-créent une couche de compression s'étendant sur 0,3 mm de profondeur, bloquant l'initiation des fissures.
- Largeur de jambe effilée du talon aux orteils, correspondant à la réduction du moment de flexion sur la longueur.
- La cartographie de l'axe neutre identifie la région centrale où les contraintes de traction restent inférieures à la limite d'endurance.
