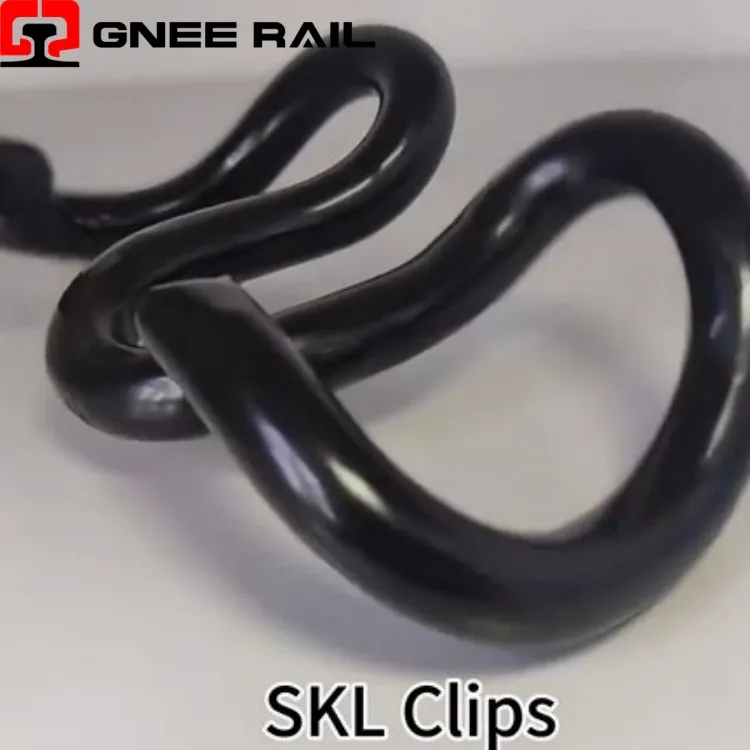

Clips SKL les plus bas

Railway Clip est utilisé pour fixer les rails à la plaque de base sous-jacente avec la traverse en béton. Une variété de différents types de clips robustes-sont utilisés pour fixer les rails à la plaque de base ou au dormeur sous-jacent, l'un des plus courants étant le clip E, qui a la forme d'un trombone tronqué. Un autre modèle est la pince de tension SKL, qui est également le type le plus utilisé dans le monde entier. D'autres comme KPO Clamp et Nabla Clip, également utilisés dans différentes situations.

Description

Paramètres techniques

↵

RailSystème de fixation SKL CLIP

Le clip Railway SKL est une fixation à ressort résiliente en forme de V-fabriquée à partir d'acier à ressorts microallié-haute performance-par le biais de processus de forgeage à chaud-de précision et de traitement thermique contrôlé, spécialement conçu pour une fixation directe sur des traverses en béton via des épaulements coulés-standardisés. Se distinguant par sa configuration symétrique à double-bras et sa géométrie de couronne distinctive, cette fixation fonctionne selon un principe de flexion pur où les deux pieds sont déviés élastiquement vers l'extérieur lors de l'installation, convertissant la force verticale appliquée en une pression de serrage horizontale soutenue contre le pied du rail.

Spécifications techniques :

Paramètre	Spécification	Caractéristique de performance
Type géométrique	Double-bras symétrique en forme de V-	Principe pur du ressort de flexion
Classification des matériaux	Acier à ressort micro-allié	Limite d'élasticité de 1 100 à 1 300 MPa
Méthode d'installation	Insertion verticale avec outil hydraulique ou manuel	Force d'insertion de 20 à 35 kN
Déflexion élastique	Déplacement du bras depuis l'état libre	20 – 28 mm par bras
Température de service	Plage opérationnelle complète	-45 degrés à +65 degrés

Perspective d'installation et de maintenance :

Rayon de couronne optimisé :Le profil de couronne parabolique répartit uniformément les contraintes de flexion sur toute la largeur du clip, éliminant ainsi les concentrations de contraintes localisées qui accéléreraient la fatigue dans des configurations de ressorts en V-plus simples.
Épaisseur de section variable :La section transversale-se rétrécit progressivement de la couronne à la pointe, adaptant la répartition des matériaux à l'enveloppe du moment de flexion et réduisant la masse inutile là où les niveaux de contraintes sont plus faibles.
Positionnement de l'axe neutre :Le centre de gravité géométrique est stratégiquement situé pour garantir que les contraintes de traction et de compression restent équilibrées sur toute la plage de déflexion élastique, maximisant ainsi la durée de vie en fatigue.

Perspective de maintenance et d'exploitation

Engagement progressif :Les bras à clip sont conçus avec une entrée conique-qui s'engage progressivement dans les poches d'épaule lors de l'installation, réduisant ainsi les forces d'insertion maximales et permettant une assise douce et contrôlée.
Confirmation sonore des sièges :Un claquement ou un clic distinct se produit lorsque les bras du clip s'engagent complètement dans les dispositifs de rétention d'épaule, offrant aux opérateurs un retour acoustique immédiat d'une installation correcte.
Plus de-prévention des insertions :Des butées mécaniques intégrées à l'interface d'épaulement empêchent une déflexion excessive du clip au-delà de la limite élastique, protégeant ainsi contre la déformation plastique lors de l'installation.
