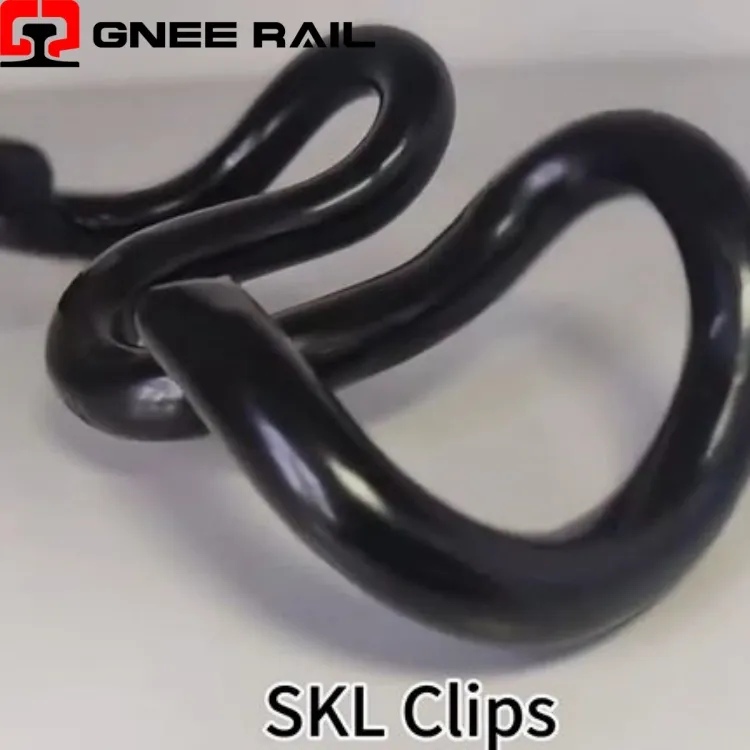

Système de fixation à clips Rail Skl
Le Railway SKL Clip est une pince de tension en forme de V-fabriquée à partir d'acier à ressorts-forgé à chaud, conçue pour les systèmes de fixation de traverses en béton avec-épaulements coulés. Ce clip fonctionne grâce à la déviation élastique du bras lors de l'insertion verticale, convertissant la force d'installation en pression de serrage soutenue sur le pied du rail. La conception symétrique à double-bras assure une répartition équilibrée de la charge tandis que la couronne-formée avec précision offre une transmission de force constante tout au long de la durée de vie.
Spécifications techniques :
| Paramètre | Spécification | Indicateur de performance |
|---|---|---|
| Type de ressort | Pince de tension en forme de V- | Double bras symétrique- |
| Matériel | Acier à ressorts forgé à chaud- | Résistance à la traction de 1 200 à 1 400 MPa |
| Force de serrage | Par clip installé | Plage nominale de 10 à 14 kN |
| Course d'installation | Déviation du bras depuis l’état libre | 18 à 25 mm par bras |
| Durée de vie | Application de transport-lourd | 25 à 35 ans typique |
Perspective d'installation et de maintenance :
- La géométrie symétrique en V-garantit une force de serrage égale des deux côtés du pied du rail, maintenant ainsi une rétention constante de l'écartement.
- La courbure de la couronne est optimisée pour répartir uniformément la contrainte de flexion sur toute la largeur du clip, éliminant ainsi les points de fatigue localisés.
- La déviation progressive du bras crée une courbe de force non-linéaire qui s'adapte au tassement de la voie sans perte de serrage.
Perspective de maintenance et d’exploitation
- L'insertion verticale à l'aide d'outils de réglage hydrauliques ou manuels permet une installation cohérente quelle que soit la technique de l'opérateur.
- Le retour d'engagement sonore confirme la bonne mise en place des bras à clip dans les poches de rétention des épaules.
- Les fonctions de butée mécanique empêchent une-déflexion excessive lors de l'installation, protégeant ainsi contre la déformation plastique.
Fournisseur professionnel de Gnee
