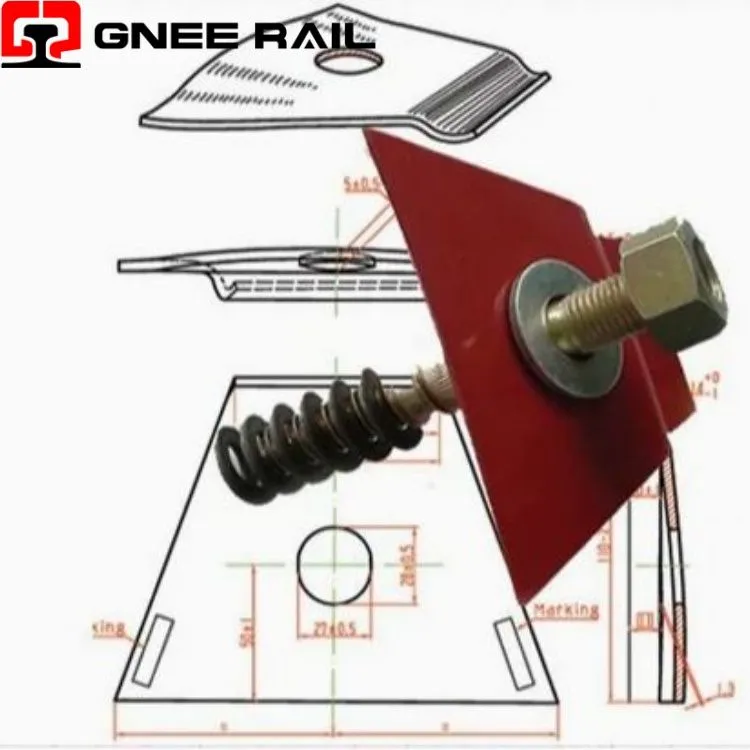

Clip Nabla en acier au carbone

Railway Clip est utilisé pour fixer les rails à la plaque de base sous-jacente avec la traverse en béton. Une variété de différents types de clips robustes-sont utilisés pour fixer les rails à la plaque de base ou au dormeur sous-jacent, l'un des plus courants étant le clip E, qui a la forme d'un trombone tronqué. Un autre modèle est la pince de tension SKL, qui est également le type le plus utilisé dans le monde entier. D'autres comme KPO Clamp et Nabla Clip, également utilisés dans différentes situations.

Description

Paramètres techniques

↵Système de fixation des rails Nabla

Un clip ferroviaire Nabla est unsystème de fixation triangulaire-en acier à ressortnommé pour son caractère distinctif∇-géométrie de formequi convertitdéviation verticale du rail en force de serrage horizontale supplémentaire- unique parmi toutes les fixations de rail en tant queseul clip qui augmente la retenue latérale sous charge dynamique, leseul clip installé par impact de marteau dans un épaulement fixe sans composants filetés ni loquets, et leseul système de fixation certifié EN13481-2 Catégorie C pour les courbes prononcées jusqu'à R150m

Spécifications techniques :

Mode de défaillance	Composant concerné	Seuil / Limite	Difficulté de détection	Conséquence
Micro-fissure Apex	Rayon intérieur du clip	Impact off-centre >5 millimètres	Invisible jusqu'à la fracture (18 mo)	Fracture complète soudaine ; pas de déviation préalable
Écrouissage à l'enclume	Poche épaule	Hardness >350 HB	Nécessite un testeur de dureté sur le terrain	L'énergie d'impact reflète ; nouveau clip se fracture tôt
Fière installation	Sièges à clipser	Flush >0,5 mm fier	Visuel; règle	Toe load 8 kN vs 12 kN; rail creep >3 mm/an
Inadéquation de la métallurgie	Matériau des clips	60Si2MnA contre 55Si7	XRF identique ; Carbone OES requis	Fracture à froid ou usure accélérée des orteils
Inadéquation des générations	Interface pince/épaule	Pocket depth Δ >0,8 mm	Mesure du pied à coulisse	Au-dessus de-conduite ou sous-place assise ; erreur de force ±25 %
Fluage du déflecteur de jauge	Isolant PA66+30%GF	Thickness loss >2,0 mm	Jauge d'épaisseur au pied du rail	Lateral slop >1,5 mm ; élargissement de la jauge

Plage de performances :

Sensibilité aux impacts du marteau- Nabla est leseul système de clip majeur encore installé par Sledgehammer(2-3 coups). Énergie d'impact : 80–120 J. Frappe décentrée-(<5 mm from heel centre) induces déformation plastique locale au sommet du flanc. Profondeur des micro-fissures : 0,1 à 0,3 mm. Période de propagation : 12 à 18 mois. Panne : soudaine, sans avertissement préalable visible.

Perturbation de l'usure de l'enclume-Le travail de la surface de l'enclume de l'épaule-durcit sous l'insertion répétée du clip. La dureté passe de 220 HB à 380 HB après 500 cycles. Travail-enclume durcien'absorbe plus l'énergie d'impactL'énergie de - se reflète dans le sommet du clip. Conséquence : nouveau clip installé dans l'ancienne épaule → fracture à 1,2M cycles vs 5M cycles certifiés.

Perspective de maintenance et d’exploitation

Amplification de déflexion inverse- La charge des roues abaisse le pied du rail de 1 à 2 mm. Les jambes inclinées de Nablaconvertir ce mouvement vertical en contraction latérale de 0,5 à 1,0 mmau niveau de la pointe du clip, augmentant la force de serrage horizontale de15 à 25 % sous charge. Aucune autre fixation ne présente un comportement de coefficient de Poisson négatif.
Action de calage en trois -points- Coupez les contacts àtrois zones durcies: deux ancrages de talon dans les poches d'épaule, un orteil en appui sur le bord du pied de rail. La charge verticale entraîne le pincementplus profondément dans le coin du pied de rail, créant ainsi une-adhérence auto-énergisante. Cette action de calage permetContrainte longitudinale 40 à 60 % plus élevéeque les clips symétriques de charge de pointe équivalente.
