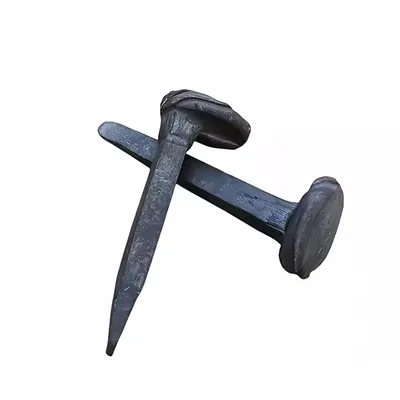

A système de fixation des rails, Également connu sous le nom de fixation des rails, de fixation des rails, de système de fixation des chemins de fer, il est utilisé pour fixer les rails à des liens de dormeur ou de chemin de fer, qui est généralement composé declips ferroviaires, ancres ferroviaires, Plaques de nœud ferroviaire, chaises, attaches,pointes de chien, pics de vis, boulons de piste, etc. La sélection d'un système de fixation doit être effectuée avec le plus grand soin de la sécurité des routes ferroviaires ne peut pas être compromise.
E - Système de fixation des rails clip
Paramètres techniques pour une unité de système de fixation des rails de clip e
| Article inclus | Quantité | Matériel | Taille | Remarque |
|---|---|---|---|---|
| Clip | 2 | 60si2mna, 60si2cra | Dia . 16 mm, 18 mm ou 20 mm (e1809, e2006, e2007, e2009, etc. | Dureté: 44-48hrc |
| Charge des orteils: dia.16 mm: 500-700kgf; Dia.18 mm: 750-900kgf; Dia.20 mm: 1100-1400kgf | ||||
| Vie de la fatigue: 5 millions de cycles sans se casser | ||||
| Norme: Din17221, BS970, GB / T1222 | ||||
| Épaule | 2 | QT500-7, QT450-10 | PourUIC54, UIC60, 115R, etc. | Remarque: La dureté de E - Clip est 44 - 48hrc; Le chargement des orteils pour E - Clip est 500 - 700kgf (dia.16mm); 750-900kgf (dia.18 mm); 1100-1400kgf (dia.20 mm); La durée de vie de la fatigue du clip électronique est de 5 millions de cycles sans casser Din17221, BS970, GB / T1222 E-CLIP qualifié |
| Coussin de train | 1 | HDPE, caoutchouc ou EVA | ||
| Isolant | 2 | Nylon renforcé 66 (PA66) |
Système de fixation de rail Nabla Clip
Paramètres techniques pour une unité deSystème de fixation de rail Nabla Clip
| Clip nabla | Isolant | Pic de vis | Laveuse de printemps | |
|---|---|---|---|---|
| Pièces requises | 2 | 2 | 2 | 2 |
| Matériel | 60si2mna, 60si2cra | Nylon renforcé 66 (PA66) | Grade5.6: 35 # | ML08AI |
| Taille | 4 mm ou 4,5 mm d'épaisseur | UIC54, rail UIC60,50kg, rail de 60 kg | 18.25x34x78mm | |
| Note | 42-47hrc 3 millions de fois sans se casser; Application pour différents types de rails | Densité: 1,3-1,45 g / cm3 Résistance à la traction: supérieure ou égale à 170 MPa Allongement: inférieur ou égal à 4,4% Rangée de flexion: Point de fusion supérieur ou égal à 250 MPA (sans espace): supérieur ou égal à 80 kJ / m2 Point de fusion: 250-270 degrés Insultion: Ressentité plus ou égale à 1x108 110hrr | Force de traction: supérieure ou égale à 500 MPa Force d'élasticité: supérieure ou égale à 300 MPa Allongement: supérieur ou égal à 20% de flexion à froid: 90 degrés sans fissure | Composition chimique (%): C: 0,05-0,10, Mn: 0,30-0,60, Si: inférieur ou égal à 0,1, Cr: inférieur ou égal à 0,2, P: inférieur ou égal à 0,035, S: inférieur ou égal à 0,035 |
Système d'attaches à clips élastiques à rail FIST
Système de fixation des rails SKL Clip
Paramètres techniques pour une unité de Système de fixation de rail SKL Clip
| Clip de tension SKL | Pic de vis SS35 | Laveuse à plat | Cheville en plastique | Assiette de guidage | Coussin de train | |
|---|---|---|---|---|---|---|
| Pièces requises | 2 | 2 | 2 | 2 | 2 | 1 |
| Matériel | 60SI2CRA, 60SI2CRA, 38SI7 | Grade 4.6: Q235; Grade 5.6: 35 # Grade 8.8: 45 # | Q235 | HDPE, nylon renforcé 66 (PA66) | Nylon renforcé 66 (PA66) | Eva, ou caoutchouc |
| Taille | SKL1, SKL3, SKL12, SKL14 | M24 × 150 mm | ULS7 | Pour différentes tailles de pic de vis | UIC54, UIC60, rail 50 kg, rail de 60 kg et autres tailles comme ordonné | |
| NOTE | DUREUSE: 42-47HRC 5 millions de cycles sans se casser. Norme: Din17221, GB / T1222 | Norme: ISO898-1, UIC864-1 et NF F500-50 | Norme: EN10025, EN10139 | Insérer dans le dormeur en béton | Produits personnalisés disponibles. | |
Système de fixation de rail KPO Clamp
Paramètres techniques pour une unité deSystème de fixation de rail KPO Clamp
| Clip kpo | Pic de vis | Boulon HS | Écrou hexagonal | Laveuse de printemps à double bobine | Assiette de base | |
|---|---|---|---|---|---|---|
| Pièces requises | 2 | 2 | 4 | 2 | 2 | 1 |
| Matériel | Q235 | Grade 4.6: Q235 Grade 5.6: 35 # Grade 8.8: 45 # # | Grade4.6: Q235 Grade5.6: 35 # Grade8.8: 45 # | Grade 5: 35 # Grade 8: 45 # | 65mn | Casting en fer QT500-7, QT450-10 ou forgeant en acier à faible teneur en carbone ou en acier à haute teneur en carbone; |
| Taper; | KPO3, KPO6, KPO9 | M24 × 150 mm M24 × 160 mm M24 × 180 mm | HS26, HS32 | Comme ordonné | Comme ordonné | UIC54, UIC60, rail de 50 kg, rail de 60 kg, S49 dans la taille ordonnée |
| NOTE | Norme: Din5906 | Norme: ISO898-1, UIC864-1 et NF F500-50 | Diamètre: 22 mm ou 24 mm. Longueur: 55 mm, 65 mm, 75 mm, 90 mm | Norme: Din985 | Norme: UIC864-3 | Norme: UIC864-6 |
Rail de Gneeont passé la certification de CRCC en Chine et ISO9001 à l'étranger. Nous acceptons également les tests tiers des clients. Nous fournissons un service de revêtement différent conformément aux exigences des clients: PLAIN (Hiled); peindre avec n'importe quelle couleur; oxyde noir; cire; bituminisant; DHG; Le zinc électroplastique et d'autres sont disponibles. L'oxyde simple et noir sont tous disponibles.
