RailSystème de fixation à pointes pour chien

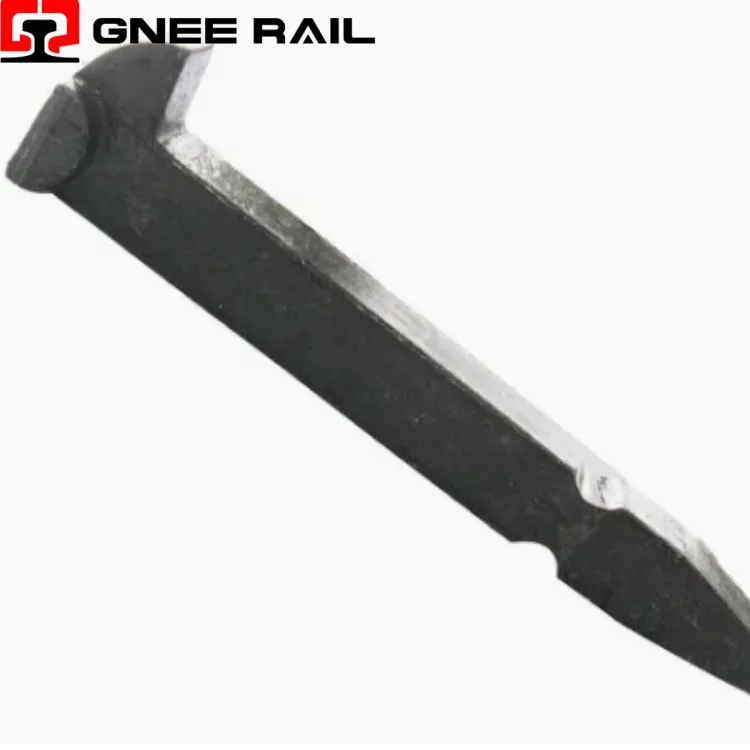

Le Railway Dog Spike est une fixation à action en coin-fabriquée en acier doux forgé, caractérisée par sa configuration de tête en crochet, sa tige rectangulaire ou carrée avec une pointe pyramidale et son profil distinctif en forme de L-qui est resté pratiquement inchangé depuis son introduction au début du XIXe siècle. Conçue spécifiquement pour fixer les rails aux traverses en bois grâce au principe de déplacement des fibres de bois et de récupération élastique, cette fixation s'appuie entièrement sur le champ de contrainte de compression créé autour de la tige entraînée pour résister aux forces de retrait générées par le passage des trains.
Spécifications techniques :
| Attribut | Détail technique | Indicateur de performance |
|---|---|---|
| Origine historique | Début du 19e siècle | Fer forgé,-origines forgées à la main |
| Matériel actuel | Acier à faible-carbone ou moyenne-carbone | ASTM A65, niveau 2 ou 3 |
| Longueur standard | 5,5 à 6,5 pouces | 140 à 165 mm typique |
| Projection de la tête | Après l'installation | 0,25 à 0,5 pouces au-dessus de la plaque |
| Classification de l'industrie | Couper la pointe | Différencié de la pointe à vis |
Perspective d'installation et de maintenance :
- Exigences préalables au forage :Les attaches en bois dur nécessitent des trous pilotes pré-percés pour éviter les fissures, avec un diamètre et une profondeur de trou spécifiés pour obtenir une compression optimale des fibres sans compromettre l'intégrité structurelle des attaches.
- Intégration des mesures de jauge :Le processus d'enfoncement des pointes est coordonné avec la mesure de l'écartement, les pointes étant enfoncées progressivement tandis que l'écartement des voies est surveillé et ajusté pour maintenir les spécifications de conception.
- Optimisation de séquence :Les pointes sont enfoncées dans un ordre spécifique-d'abord les pointes du côté du gabarit-pour établir la position du rail, suivies par les-pointes du côté du terrain pour garantir l'alignement final-afin d'empêcher le mouvement du rail pendant l'installation.
Perspective de maintenance et d'exploitation
- Trous de pointe de plaque :La plaque de fixation contient des trous pour pointes préformés-positionnés pour aligner les pointes à l'angle et à la distance corrects par rapport à la base du rail, garantissant ainsi une géométrie d'installation cohérente.
- Canaux à pointes :Les évidements moulés ou emboutis dans la plaque d'attache permettent de loger les têtes de pointes, répartissant les forces de serrage sur la surface de la plaque plutôt que de les concentrer en des points isolés.
- Transfert de charge de la plaque-à-liée :La selle répartit les charges du rail sur la surface de la traverse, évitant ainsi une sur-compression localisée qui accélérerait le desserrage des crampons et la dégradation des traverses.
