↵Système de fixation de pointes pour chiens de rail

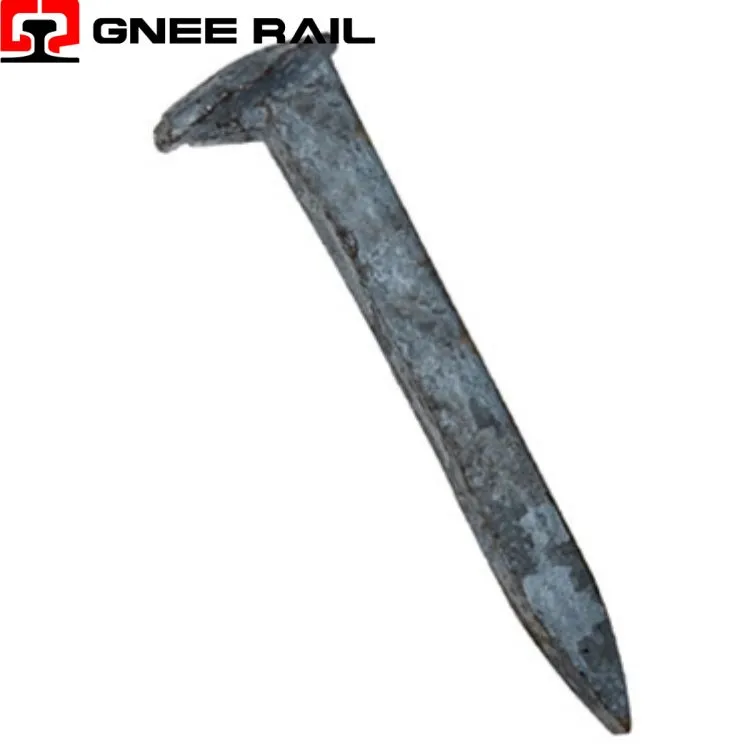

Un crampon à chien de chemin de fer est unclou en acier forgé d'une-pièce-fixation de typeavec untête décalée et pointe diamant ciseléequi verrouille mécaniquement la base du rail à la traverse en boiscompactage par déplacement des cellules du parenchyme ligneux- unique parmi toutes les fixations de rail en tant queseul dispositif qui permet une rétention par écrasement cellulaire localisé plutôt que par déformation élastique ou engagement fileté, leseule attache dont la résistance à l'arrachement varie de 400% selon qu'elle coupe en deux une bande de bois initial ou un anneau de bois final

Spécifications techniques :

Paramètre	Mécanisme physique	Gamme de performances	Couverture des spécifications	Conséquence sur le terrain
Orientation des grains	Enveloppement de fibre vs fractionnement	Extraction de 1,8 à 5,2 kN-	❌ Aucun	Variation de résistance de 300 % incontrôlée
Inhibition des tanins	Passivation au tannate ferrique	0,02 contre 0,15 mm/an	❌ Non pris en compte	5 × différence de vie ignorée lors de l'approvisionnement
Usure excentrique de la tête	Roulement à clin décalé	Groove >3 mm condamner	⚠️ Dimensionnel uniquement	Tirer la tête-à travers ; risque de déraillement soudain
Étirement conique de la tige	Allongement en traction cyclique	0,5 à 1,5 mm/décennie	❌ Aucun	Fracture du rétrécissement à la surface de la traverse
Test de retrait-	Variabilité du bois sans contrainte	1,8–5,2 kN même pointe	⚠️ Méthode uniquement	Les certificats n’ont aucun sens dans les laboratoires
Essai de pliage	Conflit entre ductilité et force	Passer=faibles émissions de carbone	✅AREMA 5.1.4	Récompense le mauvais alliage pour les transports lourds

Plage de performances :

Sensibilité à l'orientation des grains- Piloté par Spikeperpendiculaire au grain(radial/tangentiel) : les fibres s'enroulent autour de la tige, haute résistance à l'arrachement. Pointe entraînéeparallèle au grain(longitudinal) : fibres divisées, force de maintien inférieure de 60 à 80 %.Aucune spécification ferroviaireexige que les traverses soient marquées dans le sens du grain. Une orientation de conduite aléatoire créevariation incontrôlée de la résistancejusqu'à 300 %.

Inhibition de la corrosion des tanins- Les traverses en bois dur (chêne, jarrah, azobé) contiennentacide tannique (5 à 12 % en masse). Taninchélate les ions fer, formantcouche passive de tannate ferriquesur tige de pointe - bleu foncé-patine noire. Taux de corrosion : 0,02 à 0,05 mm/an vs 0,15 à 0,25 mm/an dans les résineux (pin, sapin). Cette différence 5× estjamais pris en compte dans les spécifications de durabilité des pointes.

Perspective de maintenance et d’exploitation

Tête-Usure excentrique des orteils- La tête de pointe estdécalage par rapport à l'axe de la tige(accroché). Cette excentricité correspond à la position du trou de la plaque d'attache. Sous charge latérale cyclique, la tête supporteseulement d'un côté du trou. Modèle d'usure :rainure en forme de croissant- on loaded quadrant. Groove depth >3 mm → tête peuttirer à travers le trousous l'accélération du train. Détection : visuelle ; mesure avec gabarit de trou.
Étirement conique de la tige- Les pointes pour chiens sontlégèrement effilé(0,2–0,4 mm/m) pour le déclenchement par entraînement. Sous charges de traction répétées (pompage sur chenilles), zone coniques'allonge de 0,5 à 1,5 mm sur 10 à 15 ans. Métalrétrécissementréduit la section-de 15 à 25 %. Rupture : rupture ductile à la surface de la traverse. Détection : augmentation de la hauteur de la tête par rapport au pied du rail ; comparaison de l'étrier avec la pointe de référence.
