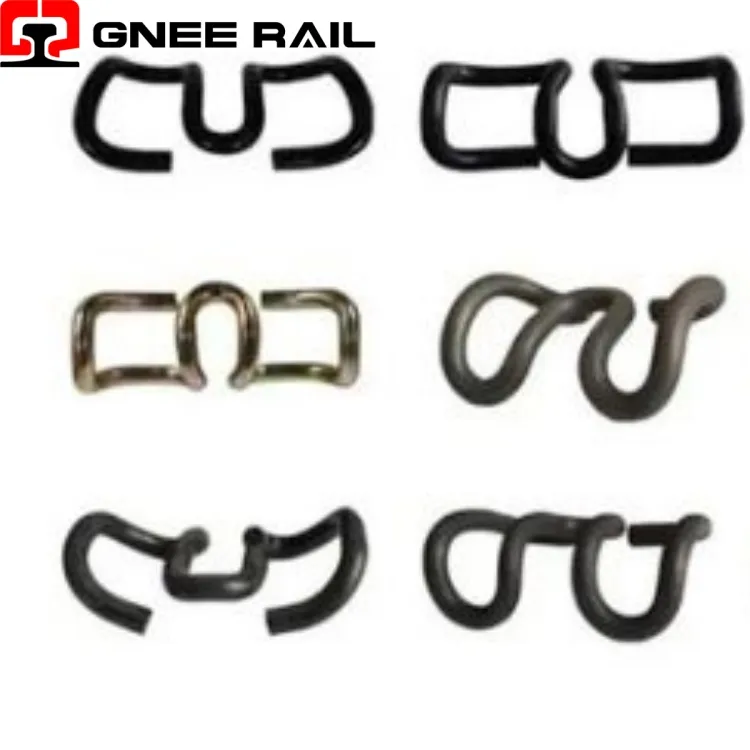

Piste du clip SKL

Railway Clip est utilisé pour fixer les rails à la plaque de base sous-jacente avec la traverse en béton. Une variété de différents types de clips robustes-sont utilisés pour fixer les rails à la plaque de base ou au dormeur sous-jacent, l'un des plus courants étant le clip E, qui a la forme d'un trombone tronqué. Un autre modèle est la pince de tension SKL, qui est également le type le plus utilisé dans le monde entier. D'autres comme KPO Clamp et Nabla Clip, également utilisés dans différentes situations.

Description

Paramètres techniques

↵

RailSystème de fixation SKL CLIP

Le Railway SKL Clip est une pince de tension haute-performance en forme de V-conçue pour les systèmes de fixation élastiques sur les traverses en béton, caractérisée par sa conception distinctive à double-bras et son mécanisme d'insertion verticale. Fabriqué à partir d'acier à ressort de haute qualité-par formage à chaud de précision-et traitement thermique ultérieur, ce clip fonctionne selon un principe de flexion pur où les bras sont déviés vers l'extérieur lors de l'installation pour générer une force de serrage contrôlée contre le pied du rail. La désignation SKL désigne une interface standardisée avec des épaulements moulés-, permettant une application de précharge cohérente sur des milliers de kilomètres de piste.

Spécifications techniques :

Paramètre	Spécification	Valeur / Caractéristique
Classement de conception	Pince de tension de type V-	Double-bras symétrique
Qualité du matériau	Acier à ressort (par exemple 38Si7 / 52CrMoV4)	Limite d'élasticité supérieure ou égale à 1 200 MPa
Force de serrage nominale	Par clip au pied du rail	9 kN – 15 kN (selon la variante)
Course d'installation	Déviation verticale du bras	18 mm – 25 mm de la position libre
Norme de protection contre la corrosion	Revêtement multi-couche	Résistance au brouillard salin Supérieure ou égale à 1 000 heures

Perspective d'installation et de maintenance :

Mécanisme d'insertion verticale :Conçu pour une installation à l'aide d'un outil de réglage hydraulique ou manuel qui applique une force verticale, comprimant les bras vers l'extérieur dans les poches d'épaule sans nécessiter de martelage latéral.
Déflexion-Conception limitée :Intègre des-fonctionnalités d'arrêt intégrées qui empêchent une-compression excessive lors de l'installation, garantissant ainsi une force de serrage constante quelle que soit la technique de l'opérateur.
Engagement de verrouillage positif :Un retour sonore et tactile lors de l'installation confirme l'insertion complète des bras du clip dans les crans d'épaule, éliminant ainsi toute ambiguïté lors de la vérification sur le terrain.

Perspective de maintenance et d’exploitation

Courbe de rigidité progressive :Présente des caractéristiques de ressort non-linéaires où la déflexion initiale nécessite une force plus faible, la rigidité augmentant progressivement à mesure que le déplacement du rail s'approche des limites maximales.
Optimisation du maintien latéral :La géométrie en forme de V-offre une stabilité latérale inhérente, résistant aux tendances au renversement des rails sans nécessiter de composants de guidage supplémentaires au-delà de l'interface de l'épaulement.
Découplage haute fréquence :La masse et la géométrie du ressort sont optimisées pour éviter la résonance avec les fréquences de vibration typiques induites par les trains, empêchant ainsi l'amplification harmonique qui pourrait accélérer la fatigue.
