Système de fixation à clips Rail Skl

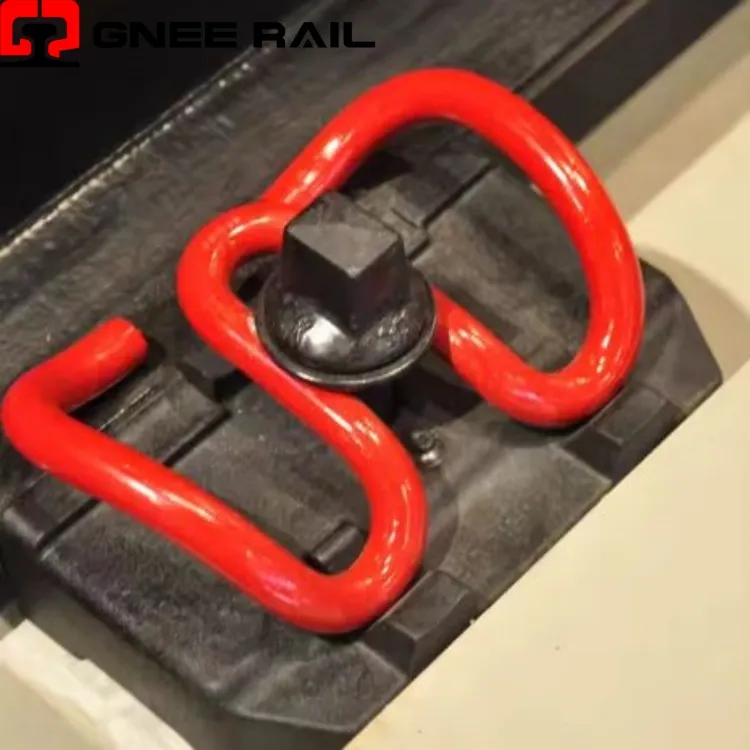

Le clip SKL est une fixation de rail élastique non filetée avec un corps à double ressort hélicoïdal distinctif. Fabriqué à partir d'acier à ressort de haute qualité-, il génère une charge constante au niveau des orteils grâce à la déflexion élastique. Le clip fonctionne avec une plaque de guidage inclinée et une pointe à vis pour maintenir solidement le pied du rail contre les traverses en béton. Il s'agit d'un système de fixation standard pour les chemins de fer modernes à grande vitesse-et lourds-.
Spécifications techniques :
| Paramètre | Exigence standard | Valeur typique |
|---|---|---|
| Famille de types de clips | Série SKL | SKL-12/SKL-14/SKL-21 |
| Diamètre du fil | Barre d'acier à ressort | 13,0 mm ± 0,2 mm |
| Nuance d'acier | Norme EN 10089 | 60Si2CrA / 51CrV4 |
| Protection des surfaces | Revêtement anti-corrosion | Zingué / Oxyde noir |
| Déviation d'installation | Voyage de travail au printemps | 11 mm ± 1 mm |
| Charge minimale aux orteils | À une déviation spécifiée | 10 kN par clip |
| Charge maximale aux orteils | À une déviation spécifiée | 14 kN par clip |
| Exigence de fatigue | Sans fracture | 5 millions de cycles |
Perspective d'installation et de maintenance :
- S'adapte directement aux épaulements moulés sans nécessiter d'adaptateurs de rail spéciaux
- Fonctionne avec la plupart des profils ferroviaires internationaux, notamment UIC54 et UIC60
- Nécessite un angle de plaque de guidage spécifique correspondant à la pente de la base du rail
- Compatible avec les ensembles de fixation isolés et non isolés-
- Les composants standard s'adaptent à plusieurs types de traverses provenant de différents fournisseurs
Perspective de maintenance et d’exploitation
- Fournit un serrage continu sous des changements de température extrêmes de -40 degrés à +60 degrés
- Absorbe simultanément les charges verticales des roues et les forces latérales des chenilles.
- Maintient la résistance électrique lorsqu'il est utilisé avec des plaques de guidage isolées
- Résiste à la déformation permanente même après des passages répétés d'essieux lourds
- Ne se desserre pas sous l'effet des vibrations contrairement aux connexions mécaniques boulonnées
Fournisseur professionnel de Gnee
