Système de fixation par clip Rail E

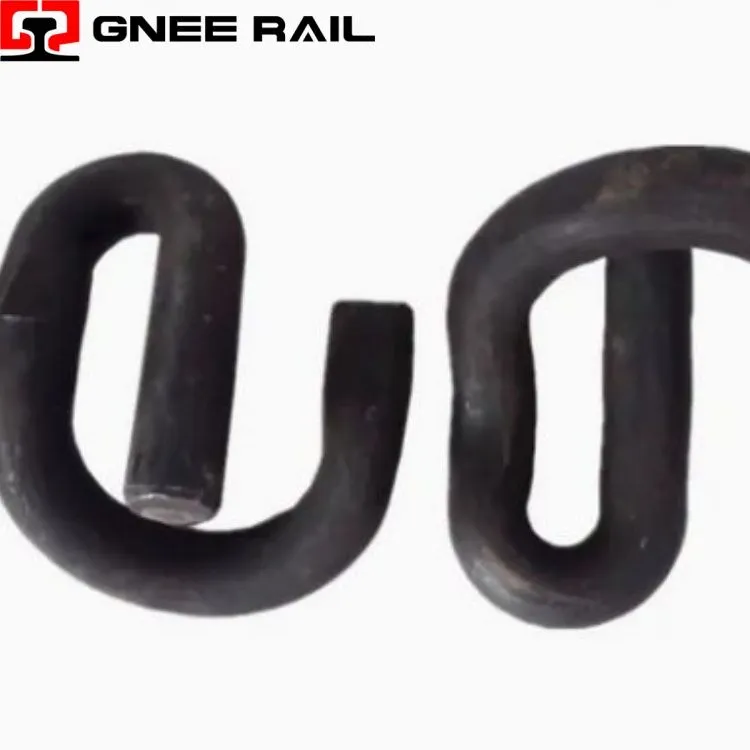

Le Railway E-Clip est une fixation à ressort résiliente avec une géométrie distinctive en forme d'epsilon-, conçue pour les systèmes de traverses en béton. Fabriqué à partir d'acier à ressort de haute qualité grâce à un formage de précision et un traitement thermique, il fournit une force de serrage soutenue grâce à la déflexion élastique. La conception en boucle fermée-assure une rétention positive au sein des-accotements moulés, offrant ainsi un maintien ferroviaire fiable pour les applications de transport en commun à grande vitesse-, lourdes- et de transport en commun dans le monde entier.
Spécifications techniques :
| Paramètre | Spécification | Indicateur de performance |
|---|---|---|
| Forme géométrique | Profil Epsilon (ε) | Répartition des contraintes sur trois-zones |
| Qualité du matériau | Acier à ressort 60Si2Mn / 55Si7 | Dureté 42-48 HRC |
| Force de serrage | 11-15 kN par clip | <15% relaxation after 5M cycles |
| Déflexion élastique | Mouvement vertical de 18 à 22 mm | S'adapte au règlement des voies |
| Protection contre la corrosion | Revêtement en flocons de zinc-aluminium | >1 000 heures de brouillard salin |
| Vie en fatigue | >5 millions de cycles | Certifié EN 13146-4 |
Perspective d'installation et de maintenance :
- La forme epsilon (ε) crée un ressort à plusieurs-rayons qui répartit la contrainte de flexion sur trois zones de flexion distinctes.
- La géométrie du talon en boucle fermée-se verrouille positivement dans la poche de l'épaule, empêchant ainsi l'éjection sous les vibrations à haute-fréquence.
- La rigidité progressive du ressort offre une réponse souple sous des charges normales tout en offrant une retenue ferme lors de déplacements extrêmes du rail.
- La configuration symétrique du bras assure une force de serrage équilibrée des deux côtés du pied du rail pour une rétention constante de l'écartement.
Perspective de maintenance et d’exploitation
- L'acier à ressort au silicium-manganèse (60Si2Mn / 55Si7) fournit l'équilibre de dureté-ténacité requis pour le chargement cyclique.
- Le formage à chaud-aligne la structure des grains avec la trajectoire de contrainte du clip, créant ainsi des chemins de charge ininterrompus pour une durée de vie améliorée.
- La trempe et le revenu contrôlés atteignent une dureté de 42-48 HRC avec une microstructure uniforme sur toute la section transversale.
Fournisseur professionnel de Gnee
