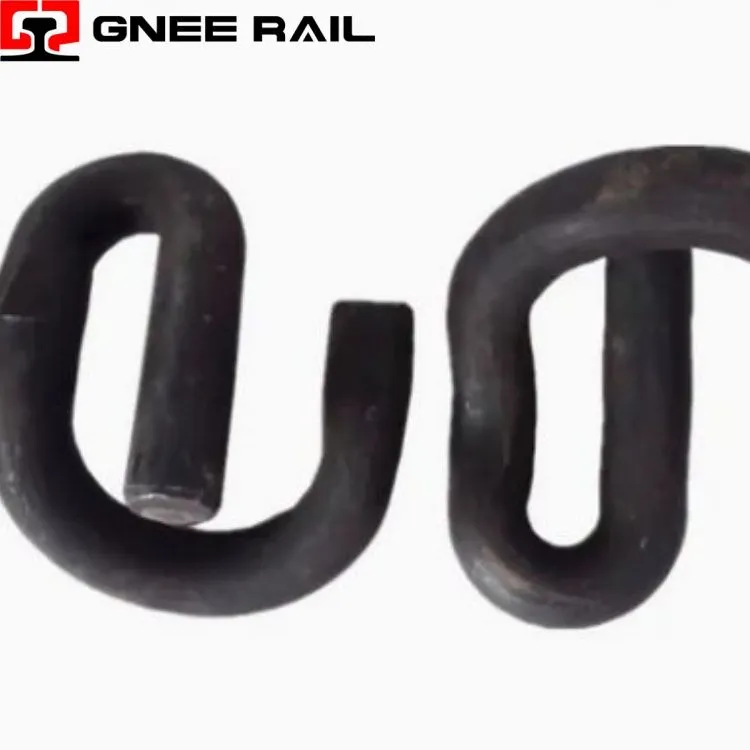

Système de fixation par clip Rail E
Le Railway E-Clip est une fixation en acier à ressort conçue pour les traverses en béton. Sa géométrie asymétrique génère une force de serrage constante qui sécurise les rails tout en absorbant les charges dynamiques des trains. Traité thermiquement-pour une résistance élevée à la fatigue, ce clip maintient la charge des orteils sans se desserrer sous l'effet des vibrations. L'installation nécessite un applicateur hydraulique pour une application de force uniforme. Utilisé dans le monde entier sur les lignes à grande vitesse-de fret et de métro, l'E-Clip élimine la maintenance de routine et garantit la stabilité de la géométrie des voies à long-terme.
Spécifications techniques :
| Paramètre | Valeur | Note |
|---|---|---|
| Matériel | 60Si2CrA | Acier à ressort |
| Dureté | 43 – 47 | CRH |
| Charge par les pieds | 9.5 – 11.5 | kN |
| Déviation | 11 – 13 | mm |
| Vie en fatigue | 3 millions | cycles |
| Revêtement | Galvanisé-à chaud | 85μm |
| Types de rails | 50E1, 54E1, 60E1 | CUI |
| Outil | Applicateur hydraulique | Standard |
| Standard | EN 13481-4 | Conforme |
Perspective d'installation et de maintenance :
- L'absence de remise en tension- réduit les coûts annuels de main-d'œuvre pour l'inspection des voies.
- La longue durée de vie réduit la fréquence de remplacement et les dépenses en matériaux.
- Les dimensions standards permettent des enchères multi--fournisseurs compétitives.
- L’imbrication compacte réduit les besoins en espace de stockage en entrepôt.
- Coût de possession inférieur à celui des systèmes boulonnés ou à pointes à chien.
Perspective de maintenance et d’exploitation
- L'applicateur hydraulique assure une force de serrage constante sur tous les clips.
- L'option de pré-assemblage réduit la main d'œuvre sur-sur site pour les grands projets de voies.
- La position visuelle des jambes confirme une assise correcte après l'installation.
- Aucune clé dynamométrique ou jauge nécessaire pour la vérification de la qualité.
- L'outil de retrait extrait le clip sans endommager l'épaule du dormeur.
Fournisseur professionnel de Gnee
