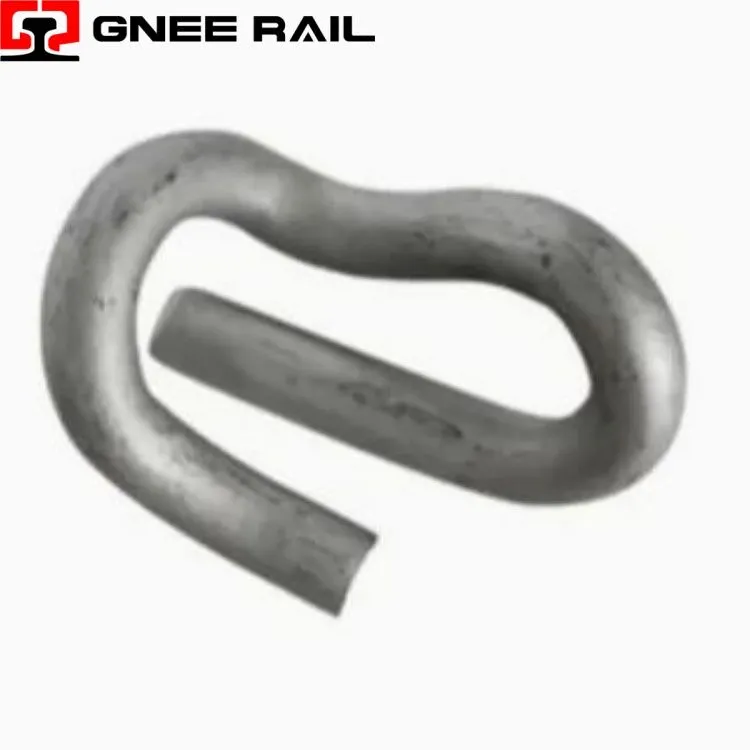

Système de fixation par clip Rail E
Le Railway E-Clip est une fixation de rail élastique forgée en acier à ressort-de haute qualité. Sa géométrie unique en forme de E- fournit une charge de pincement constante pour maintenir les rails contre les traverses sous les forces dynamiques du train. Sans boulons ni filetage, il repose sur la déflexion élastique pour absorber les vibrations, résister au fluage des rails et maintenir la stabilité de l'écartement. Il est largement utilisé sur les voies de transport lourd-, de passagers et de transit dans le monde entier.
Spécifications techniques :
| Paramètre | Description | Valeur typique |
|---|---|---|
| Matériel | Acier à ressort selon EN 10089 ou équivalent | 60Si2Mn / 51CrV4 |
| Diamètre du fil | Diamètre de barre ronde standard | 16mm – 20mm |
| Charge aux orteils | Force de serrage par clip installé | 10 – 14 kN |
| Vie en fatigue | Cycles avant risque de fracture | Supérieur ou égal à 5 millions |
| Types de rails d'application | Profils UIC / BS / AREMA | UIC54, 115RE, BS113A |
| Finition superficielle | Type de protection contre la corrosion | Trempage d'huile / Zingué |
| Température de fonctionnement | Plage de piste ambiante | -40 degrés à +60 degrés |
Perspective d'installation et de maintenance :
- Maintient la force de serrage même après des millions de cycles de charge des roues.
- Empêche le renversement du rail et l'élargissement de l'écartement dans les virages serrés.
- Pas de desserrage progressif comme les systèmes boulonnés : la conception élastique est autobloquante-.
- Résiste aux charges d'impact soudaines sans rupture fragile.
- Conception à sécurité intégrée : une perte visible du clip indique la nécessité de le remplacer.
Perspective de maintenance et d’exploitation
- La construction-en une seule pièce élimine les petites pièces détachées sur place.
- Installé à l'aide d'un outil tendeur hydraulique ou manuel uniquement.
- Aucune clé dynamométrique ni calibrage de serrage requis lors de l’application.
- Peut être retiré et réutilisé si la déflexion reste dans les limites.
- Empêche un assemblage incorrect dû à une orientation géométrique simple.
Fournisseur professionnel de Gnee
