Système de fixation de pointes pour chiens de rail

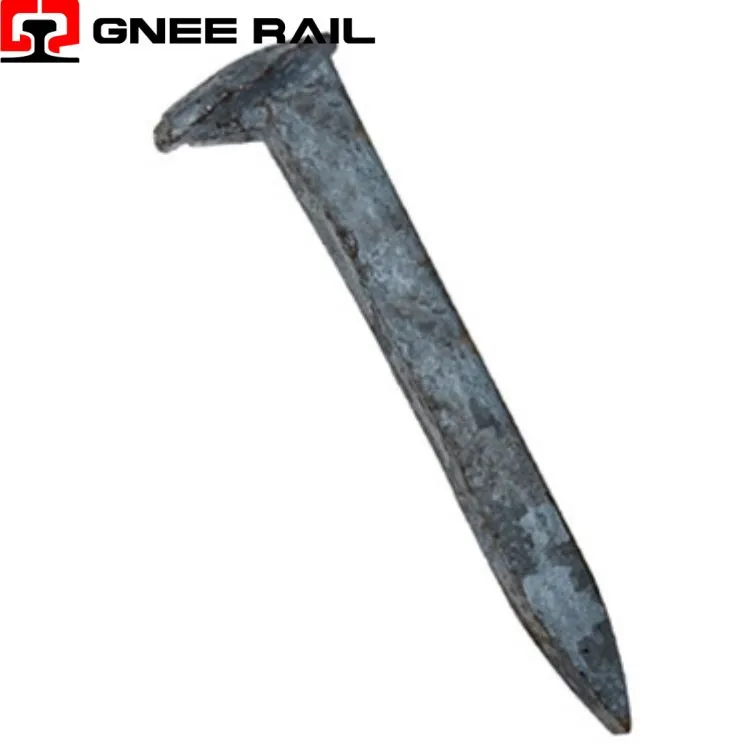

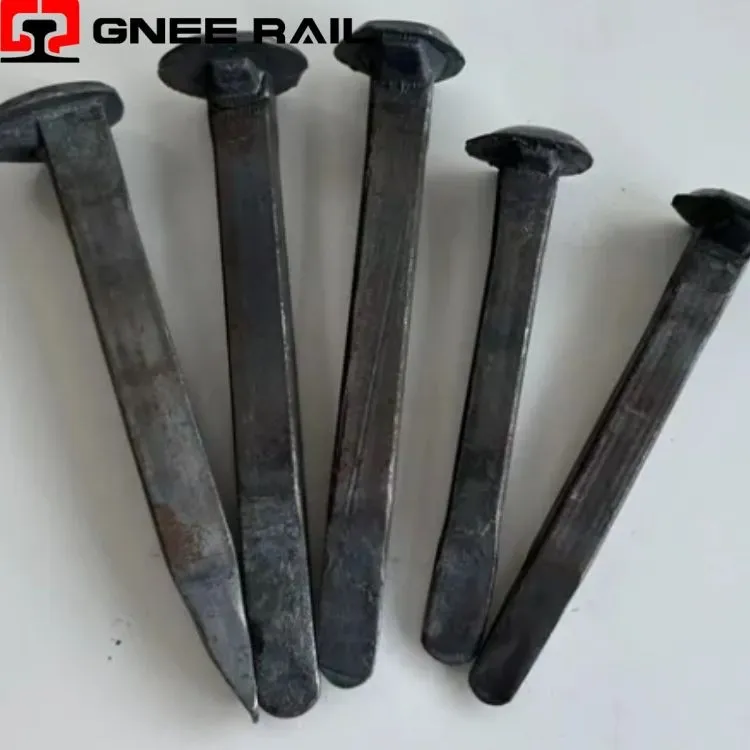

Le Railway Dog Spike est une fixation à pointes-coupée traditionnelle, forgée à partir d'acier à faible-carbone, conçue pour fixer les rails en acier aux traverses en bois par engagement par friction et déplacement élastique des fibres de bois. Sa géométrie distinctive en forme de L-comporte une tige conique à pointe de burin-qui fend les fibres de bois plutôt que de les couper, créant une matrice de fibres denses qui serre la tige de la pointe sous une compression soutenue.
Spécifications techniques :
| Paramètre | Spécification | Caractéristique de performance |
|---|---|---|
| Qualité du matériau | Acier à faible-carbone (ASTM A65/similaire) | Forgé, recuit pour la ductilité |
| Dimensions nominales | Longueur × diamètre de la tige | 5,5" – 6,0" × 5/8" – 3/4" typique |
| Résistance au retrait | Installation initiale | 2 500 à 4 500 lb par pointe |
| Protection contre la corrosion | Calamine / revêtement en option | Finition oxyde noir ou galvanisé disponible |
| Environnement d'application | Piste d'attache en bois- | Lignes secondaires, embranchements industriels, transports en commun, chemins de fer patrimoniaux |
Perspective d'installation et de maintenance :
- Ciseau-Géométrie des points :La pointe en forme de diamant-sectionne les fibres de bois pendant l'enfoncement, créant un effet de ressort-naturel qui augmente la résistance au retrait sans nécessiter de filetage ni d'ancrage supplémentaire.
- Configuration de la tête décalée :La tête déplacée latéralement fournit une surface d'entraînement dédiée alignée avec l'axe du crampon tout en créant une interface positive de roulement de rail-qui empêche le crampon de se cisailler sous des charges latérales.
- Profil de tige conique :La réduction dimensionnelle progressive de la tête à la pointe assure une compression progressive du bois, maximisant l'engagement par friction sur toute la profondeur d'encastrement.
Perspective de maintenance et d’exploitation
- Rétention par déplacement de fibre :Le pic fonctionne en déplaçant plutôt qu'en retirant les fibres de bois, créant ainsi une condition de précontrainte-qui maintient la force de serrage même lorsque le bois subit un cycle d'humidité saisonnier.
- Compatibilité créosote :La finition de la surface de la tige est optimisée pour une utilisation avec des attaches traitées avec un conservateur-, garantissant ainsi des coefficients de friction constants sans accélérer le lessivage des conservateurs.
- Fiançailles avec bague annulaire :La technique d'installation aligne la pointe avec l'orientation du grain du bois pour maximiser l'engagement avec les anneaux de croissance annulaires de l'attache, optimisant ainsi la résistance au retrait.
Fournisseur professionnel de Gnee
