Clip SKL de rail en acier pour chemin de fer

Railway Clip est utilisé pour fixer les rails à la plaque de base sous-jacente avec la traverse en béton. Une variété de différents types de clips robustes-sont utilisés pour fixer les rails à la plaque de base ou au dormeur sous-jacent, l'un des plus courants étant le clip E, qui a la forme d'un trombone tronqué. Un autre modèle est la pince de tension SKL, qui est également le type le plus utilisé dans le monde entier. D'autres comme KPO Clamp et Nabla Clip, également utilisés dans différentes situations.

Description

Paramètres techniques

↵Système de fixation à clip Rail Skl

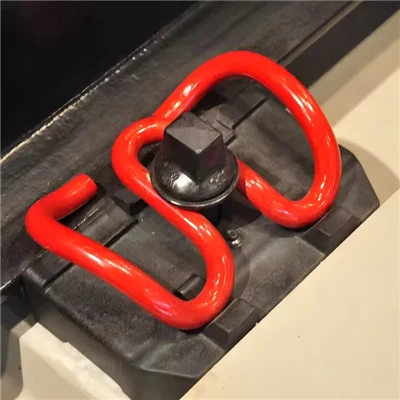

Le SKL Clip est un système de fixation de rail élastique monobloc-haute performance-développé par la société allemande.Schreck-Mieves(avec "SKL" dérivé historiquement du nom de l'entreprise). Il s'agit d'une caractéristique de l'ingénierie allemande et d'un élément mondialement reconnu de l'infrastructure ferroviaire moderne. Fabriqué à partir d'une barre d'acier à ressort ronde, il présente une forme distincte comportant deux pieds de tension et un arc central.

Spécifications techniques :

Fonctionnalité	Clip SKL	Clip E -standard (type général)
Origine de la conception	Système d'ingénierie propriétaire (Schreck-Mieves)	Forme générique et largement adoptée
Force de serrage typique	Très élevé (par exemple, 12 à 15 kN par clip)	Modéré à élevé (par exemple, 9 à 12 kN)
Méthode d'installation	Outil de tension spécialisé obligatoire	Peut souvent être installé avec des outils à levier plus simples
Intégration du système	Intégral : Nécessite des épaulements/isolateurs spécifiques compatibles SKL-	Plus adaptable: Peut être utilisé avec différents modèles d'épaules
Demande principale	Infrastructure critique : Grande-vitesse, transport lourd-, métro	Large-gamme: Lignes principales conventionnelles, lignes secondaires, gares de triage

Perspective fonctionnelle et technique

Géométrie de ressort optimisée :La courbure spécifique et la section transversale-des jambes de tension sont conçues avec précision-pour fournir une force de serrage presque-constante sur une plage de déflexion définie, garantissant ainsi la stabilité sous des charges variables.

Tension initiale élevée :Conçu pour fournir une force de serrage très élevée avant l'installation, offrant une résistance supérieure au soulèvement et au fluage longitudinal des rails, même sous des charges dynamiques extrêmes.

Excellence matérielle :Utilise de l'acier à ressorts micro-allié avec une résistance à la traction définie (par exemple, ~ 1 600 MPa), soumis à une trempe et un revenu contrôlés pour une élasticité et une durée de vie optimales.

Perspective de maintenance et d’exploitation

Installation pilotée par un outil :Nécessite des outils hydrauliques ou électriques spécialisés (par exemple, des pinces de tension SKL-) pour une installation rapide, uniforme et sûre, garantissant que la prétension correcte-est obtenue de manière cohérente.
Vérification visuelle de la tension :La position finale installée du pied du clip par rapport à une marque de jauge ou à l'épaulement de l'isolateur fournit une indication visuelle claire de la prétension-correcte pour les inspecteurs.
Haute durabilité et faible relaxation :Présente une perte minimale de force de serrage au fil du temps en raison de la qualité de ses matériaux et de sa conception, ce qui conduit à des intervalles de maintenance très longs et à une fiabilité élevée.
