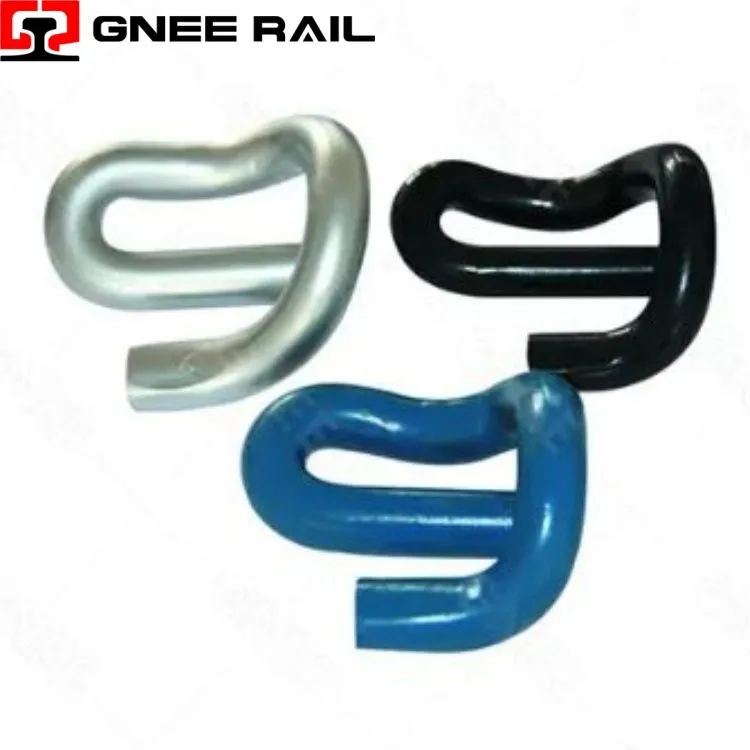

Clip E au prix le plus bas

Railway Clip est utilisé pour fixer les rails à la plaque de base sous-jacente avec la traverse en béton. Une variété de différents types de clips robustes-sont utilisés pour fixer les rails à la plaque de base ou au dormeur sous-jacent, l'un des plus courants étant le clip E, qui a la forme d'un trombone tronqué. Un autre modèle est la pince de tension SKL, qui est également le type le plus utilisé dans le monde entier. D'autres comme KPO Clamp et Nabla Clip, également utilisés dans différentes situations.

Description

Paramètres techniques

↵

Raile Système de fixation CLIP

Le Railway E-Clip est une fixation à ressort tridimensionnelle-caractérisée par sa géométrie distinctive en forme d'epsilon-, fabriquée à partir d'acier à ressort au silicium-manganèse de haute-qualité grâce à des processus de formage à froid-de précision et de traitement thermique. Cette fixation fonctionne selon un principe de flexion-torsion combiné, dans lequel la section incurvée centrale fonctionne comme une charnière flexible tandis que les bras extérieurs transmettent la force de serrage au pied du rail via des points de contact stratégiquement positionnés.

Spécifications techniques :

Paramètre	Spécification	Caractéristique de performance
Configuration du ressort	Forme Epsilon-, tridimensionnelle-dimensionnelle	Opération de flexion-torsion combinée
Désignation de l'alliage	Acier à ressort au silicium-manganèse	55Si7 / 60Si2Mn / équivalent
Force de serrage	Au pied du rail, état installé	11 – 16 kN (selon la variante)
Déflexion maximale	Plage élastique	Déplacement vertical de 18 à 22 mm
Protection contre la corrosion	Revêtement en flocons de zinc-aluminium	>Résistance au brouillard salin de 1 000 heures

Perspective d'installation et de maintenance :

-Chemin de charge tridimensionnel :La géométrie epsilon crée une configuration de ressort non-planaire dans laquelle le vecteur de charge passe de la verticale au niveau de l'engagement de l'épaulement à l'horizontale au niveau du contact du rail, permettant une transmission efficace de la force à travers le corps du clip.
Plusieurs zones de flexion :Trois zones de flexion distinctes -couronne, arcade centrale et bras d'orteil-fonctionnent en séquence pendant la déflexion, répartissant la tension sur toute la longueur du clip plutôt que de concentrer la contrainte sur un seul point de charnière.
Caractéristique de rigidité progressive :La configuration géométrique génère une courbe de déflexion de -force linéaire- où la rigidité augmente progressivement avec la déflexion, offrant une réponse conforme sous des charges normales et une retenue ferme sous des déplacements extrêmes.

Perspective de maintenance et d’exploitation

Processus de trempe contrôlé :Un traitement thermique de précision utilisant une trempe à l'huile suivie d'un revenu permet d'obtenir une microstructure bainitique-martensitique uniforme qui équilibre la dureté et la ténacité à la rupture pour des performances de résistance aux chocs-.
Couverture du grenaillage :Le grenaillage de précontrainte-à couverture complète à des intensités contrôlées crée une couche de contrainte résiduelle de compression s'étendant de 0,2 à 0,4 mm sous la surface, fermant efficacement les défauts de surface microscopiques qui pourraient servir de sites d'initiation à la fatigue.
Atténuation de la fragilisation par l’hydrogène :Des protocoles de cuisson stricts après-placage garantissent un dégazage complet de l'hydrogène après l'application de la protection contre la corrosion, préservant ainsi la ductilité de l'acier à ressorts de haute-dureté.
