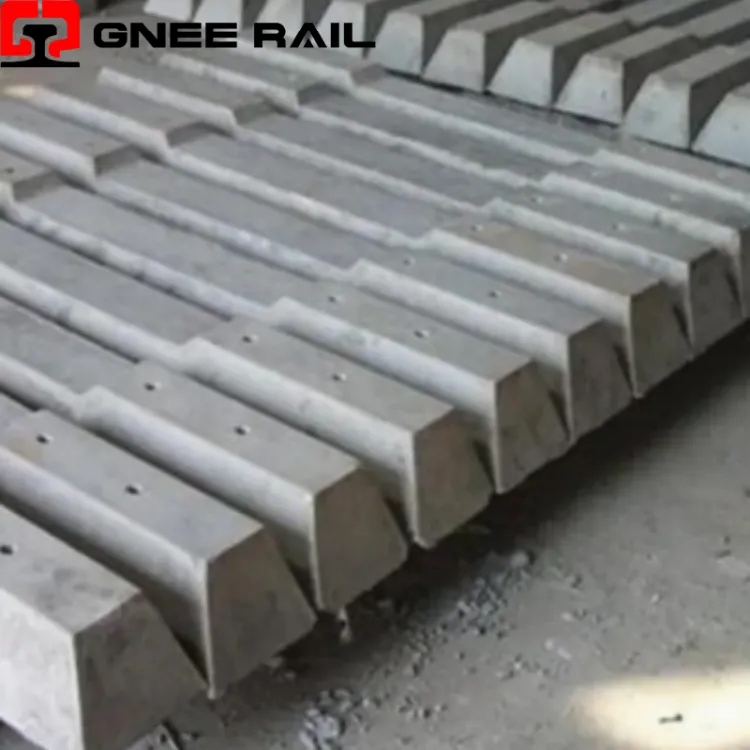

Traverse ferroviaire en béton
|
Modèle |
Longueur |
Largeur |
Hauteur |
Niveau de résistance du béton |
Contenu de la barre d'acier |
Spécifications du manchon intégré |
Poids unitaire |
Fourchette de coût unitaire unique (USD) |
Zone climatique applicable |
Durée de vie |
Normes de conformité |
|
CRS-2600-HSR-Froid |
2600mm |
280mm |
200mm |
C60 (Air-entraîné) |
8,5 kg/pièce |
M24×100 (Acier inoxydable) |
320 kg |
$180–220 |
-40 degrés ~ 30 degrés (zone froide) |
30 à 40 ans |
TB/T 3396-2015, EN 13230-2 |
|
CRS-2500-Mainline-Désert |
2500mm |
260 mm |
180mm |
C50 (résistant aux sulfates-) |
7,2 kg/pièce |
M20 × 90 (galvanisé à chaud - par immersion) |
280 kg |
$140–170 |
0 degré ~ 50 degrés (Désert aride) |
25-35 ans |
GB/T 2585-2007, UIC 860-4 |
|
CRS-2400-HeavyHaul-Mine |
2400mm |
300 mm |
220mm |
C65 (haute-densité) |
10,3 kg/pièce |
M27 × 110 (acier allié) |
380 kg |
$210–250 |
-10 degrés ~ 40 degrés (zone minière) |
20 à 30 ans |
AREMA 30, AAR M-101 |
|
CRS-2300-Métro-Tunnel |
2300mm |
240 mm |
160mm |
C55 (résistant à l'humidité-) |
6,8 kg/pièce |
M18 × 80 (revêtement époxy -) |
240 kg |
$120–150 |
10 degrés ~ 35 degrés (tunnel humide) |
25-35 ans |
TB/T 3395.2, EN 13684-1 |
|
CRS-2200-Tram-Côtier |
2200mm |
220mm |
140mm |
C45 (résistant à la corrosion-) |
5,6 kg/pièce |
M16×70 (Dacromet) |
200 kg |
$90–120 |
5 degrés ~ 40 degrés (zone côtière) |
20 à 30 ans |
EN 13230-1, GB/T 2585-2007 |
Liste de contrôle pratique d’exploitation et de maintenance
|
Étape d'inspection |
Article clé |
Méthode d'essai |
Critère d'acceptation |
Règle d'échantillonnage/exécution |
Outil/Référence |
|
Chèque entrant |
Résistance et ajustement rapides des manchons |
Testeur de béton portable + jauge à manchon |
Résistance à la compression supérieure ou égale à 90 % du grade ; Tolérance du diamètre intérieur du manchon : ± 0,2 mm |
5 pièces/lot |
Testeur de résistance du béton portable ; Jeu de jauges à manchon |
|
Test en environnement extrême |
Résistance aux sulfates et résistance à la chaleur |
Test d'immersion dans les sulfates + test de vieillissement thermique |
Perte de résistance à la compression inférieure ou égale à 10 % après 180 jours ; Aucune fissure à 60 degrés |
2 pièces/lot |
Chambre d'essai de sulfate ; Four de vieillissement thermique |
|
Sur-Maintenance sur site |
Réutilisabilité des manchons et couple de fixation |
Test de rétention de couple |
Perte de couple inférieure ou égale à 5 % après 50 cycles de démontage ; Manchon sans déformation |
3 pièces/piste de 100 m |
Clé dynamométrique de précision ; Enregistreur de couple |
|
Remplacement d'urgence |
Efficacité de remplacement |
Simulation d'opération d'urgence |
Remplacement Inférieur ou égal à 15min/pièce (équipe de 3 personnes) |
5 pièces/piste de 500 m (exercice annuel) |
Lève-couchette + boîte à outils d'installation |
|
Audit de qualité des lots |
Planéité de la surface et intégrité du renforcement |
Profileur laser + Détecteur de rayons X- |
Déviation de planéité de la surface inférieure ou égale à 0,5 mm/m ; Écart de position du renfort inférieur ou égal à 5 mm |
2 % du lot (min . 3 pièces) |
Profileur laser 3D ; Détecteur de rayons X-portatif |
