↵Système de fixation d'éclisse de rail

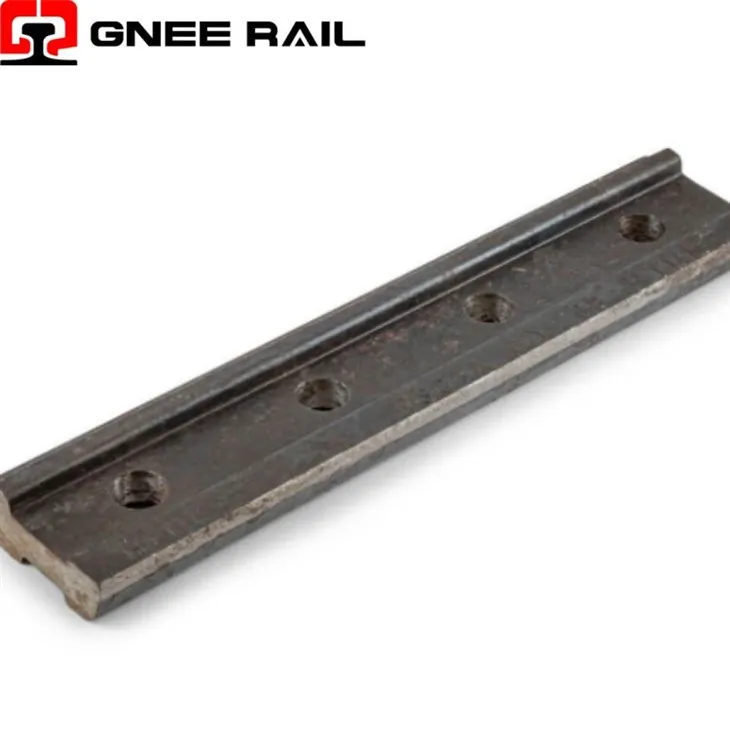

Une éclisse de chemin de fer (également connue sous le nom de barre d'éclisse ou d'épissure) est un composant structurel essentiel utilisé pour joindre deux extrémités de rail ensemble au niveau d'un joint de rail. Fabriqué en acier à teneur moyenne ou élevée en carbone-, il se compose d'une paire de plaques métalliques symétriques boulonnées à l'âme (côté) de chaque rail, créant une épissure mécanique qui transfère les charges entre les sections de rail adjacentes.
Spécifications techniques :
| Aspect | Éclisse standard | Éclisse de compromis | Éclisse jogglée |
|---|---|---|---|
| Fonction principale | Assemblage de sections de rail identiques | Assemblage de différents profils/sections de rail | S'adapter aux différences de hauteur des rails |
| Composition du matériau | Acier au carbone moyen-avec revêtement protecteur | Acier au carbone moyen-à profil spécial | Acier forgé avec conception décalée |
| Propriétés électriques | Conducteur | Conducteur | Conducteur |
| Applications typiques | Joints de rails généraux, réparations temporaires | Zones de transition entre différents types de rails | Transitions de hauteur de rail aux passages à niveau |
| Objectif maintenance | Serrage des boulons, détection des fissures, surveillance de l'usure | Surveillance de l'alignement, observation des motifs d'usure | Surveillance du différentiel de hauteur, sécurité des boulons |
| Complexité de l'installation | Modéré | Élevé (nécessite un alignement précis) | Modéré |
| Compatibilité Common Rail | Sections de rail assorties uniquement | Deux sections de rail différentes | Rails avec différences de hauteur |
Perspective fonctionnelle et technique
Pont de transfert de charge structurelle: L'utilité principale est de créer un pont mécanique qui transfère les forces verticales, latérales et longitudinales entre deux extrémités de rail, maintenant ainsi la continuité structurelle là où un soudage complet n'est pas possible ou pratique.
Préservation de l'alignement géométrique : En se fixant fermement sur les deux âmes de rail, les éclisses assurent un alignement précis des champignons de rail, en maintenant un écartement de voie, un niveau transversal-et une géométrie de ligne appropriés à l'interface de joint.
Gestion de la dilatation thermique: Dans les voies articulées traditionnelles ou à des endroits spécifiques, les éclisses permettent un mouvement longitudinal contrôlé entre les extrémités du rail pour s'adapter aux forces de dilatation et de contraction thermiques.
Perspective de maintenance et d’exploitation
- Nœud du système de signalisation :Agit comme un nœud critique dans la signalisation des circuits de voie ; les éclisses isolées fournissent la coupure électrique nécessaire pour définir les sections de bloc, ce qui les rend indispensables pour l'infrastructure de signalisation de sécurité.
- Modularité et modernisation :Facilite la construction de voies modulaires, le remplacement de sections et les réparations sur le terrain sans nécessiter d'installations de soudage mobiles, offrant ainsi une flexibilité logistique pour la maintenance et la mise à niveau du réseau.
- Signature acoustique et vibratoire :Crée une signature acoustique « clic -clac » et un modèle de vibration distincts et prévisibles qui, bien qu'ils constituent un inconvénient pour le bruit, fournissent une confirmation audible du passage des roues pour certains systèmes de surveillance.
Fournisseur professionnel de Gnee
