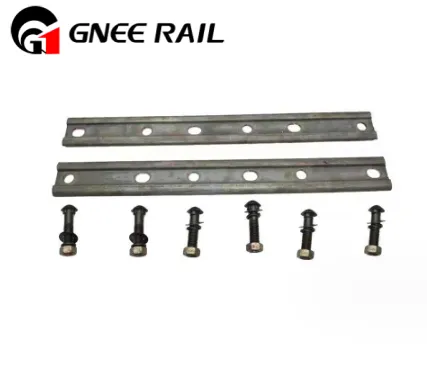

Plaque de fixation standard BS
La plaque d'éclisse standard GNEE BS est un composant essentiel des systèmes de voies ferrées, conforme aux normes établies par la British Standards Institution (BSI).
L'éclisse de chemin de fer, également connue sous le nom de joint de rail ou de barre d'épissure, joue un rôle essentiel dans la connexion et la jonction de deux morceaux de rail, garantissant le fonctionnement continu et transparent de la voie ferrée.
GNEE est un fabricant fiable de produits ferroviaires, spécialisé dans les fixations ferroviaires de haute qualité, en particulier divers types d'éclisses adaptées aux rails légers, aux rails lourds et aux rails de grue. Notre engagement comprend la fourniture d'options de personnalisation pour répondre aux besoins spécifiques des clients. Par conséquent, nous pouvons produire tous les types d'éclisses de rail dont vous avez besoin. N'hésitez pas à nous contacter pour plus d'informations.
Paramètres techniques
| Produit | Éclisse de rail standard BS (barre de jonction) | ||||
| Taille | BS75R, BS80A, BS90A, BS100A, BS113A | ||||
| Matière première | Acier chinois de qualité 40# | ||||
| C | Mn | Si | S | P | |
| 0.27-0.48 | Inférieur ou égal à 0.94 | 0.38 | Inférieur ou égal à 0.058 | Inférieur ou égal à 0.058 | |
| Résistance à la traction | Rm : 550-650 MPa | ||||
| Élongation | Un pourcentage supérieur ou égal à 18 % | ||||
| Surface | Uni, noir oxyde ou autre selon les besoins | ||||
Types d'éclisses standard GNEE BS
|
Caractéristiques |
Longueur de l'éclisse du boulon 4- (mm) | Longueur de l'éclisse du boulon 6- (mm) | Diamètre des trous de boulons dans les éclisses (mm) | Poids calculé par paire (4 trous) (kg) |
Poids calculé par paire (6 trous) (kg) |
|
BS50 « O » |
406.4 | 609.6 | 20.64 | 6.68 |
10.14 |
|
BS60A |
406.4 | 609.6 | 20.64 | 9.84 |
14.76 |
|
BS60R |
406.4 | 609.6 | 20.64 | 8.75 |
13.14 |
|
BS70A |
406.4 | 609.6 | 23.81 | 11.10 |
16.65 |
|
BS75A |
406.4 | 609.6 | 23.81 | 11.82 |
17.73 |
|
BS75R |
406.4 | 609.6 | 23.81 | 10.95 |
16.42 |
|
BS80A |
406.4 | 609.6 | 23.81 | 13.15 |
19.72 |
|
BS80R |
406.4 | 609.6 | 23.81 | 11.92 |
17.89 |
|
BS90A |
457.2 | 685.8 | 26.99 | 17.49 |
26.23 |
|
BS95A |
457.2 | 685.8 | 26.99 | 18.71 |
28.05 |
|
BS100A |
457.2 | 685.8 | 26.99 | 19.96 |
29.94 |
|
BS110A |
508 | 914.4 | 26.99 | 30.11 |
54.64 |
|
BS113A |
507 | 914 | 27 | 30.11 |
54.64 |
Fournisseur d'éclisses de chemin de fer
