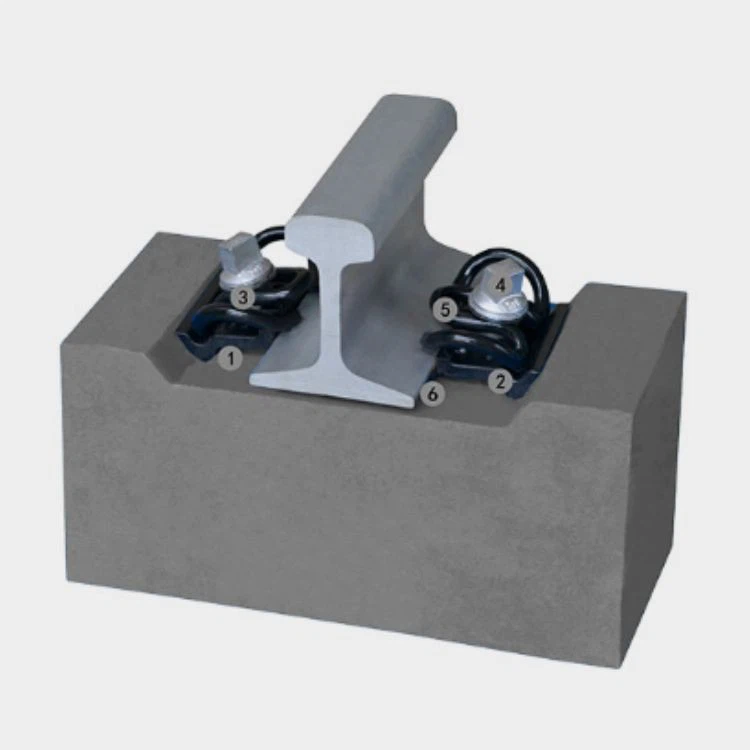

Système de fixation des clips élastiques SKL12 Rail
Le système de fixation des rails SKL12 est un type de système de fixation SKL couramment utilisé pour les traverses en béton. Il s'agit d'un système de fixation ferroviaire hautement élastique adapté aux pistes sans ballast et à des dalles de piste sans épaules en béton. Grâce à des manchons en T-Bolt et à des épaules ferroviaires, il atteint une fixation sécurisée du rail. Le système permet un réglage vertical de la hauteur du rail en insérant des cales de nivellement et permet un ajustement latéral horizontal à l'aide de rétrécissements excentriques de différentes tailles, en assurant la stabilité et l'ajustement de la piste.
Composants du système de fixation des rails SKL12
| Article | Quantité | Matériel | |
|---|---|---|---|
| Clip de tension SKL | 2 | 60SI2CRA, 60SI2CRA, 38SI7 | |
| Pic de vis SS35 | 2 | Grade 4.6: Q235 | |
| Grade 8.8: 45 # | |||
| Grade 5.6: 35 # | |||
| Laveuse à plat | 2 | Q235 | |
| Cheville en plastique | 2 | HDPE, nylon renforcé 66 (PA66) | |
| Assiette de guidage | 2 | Nylon renforcé 66 (PA66) | |
| Coussin de train | 1 | Eva, ou caoutchouc | |
Autres types de types de systèmes de fixation ferroviaire de Vossloh
| Même série | Skl1 |
|---|---|
| Skl2 | |
| Skl3 | |
| Skl12 | |
| Skl14 | |
| Série générale | Type e |
| Nype n | |
| Type KPO | |
| Série spéciale | Type de relations publiques |
| Type deenik | |
| Type russe | |
| Clip de gras | |
| Clip de verrouillage de jauge |
Dimensions et matériaux du système de fixation des rails SKL12
| Numéro d'article | Description | Spécification | Matériel |
|---|---|---|---|
| 1 | Boulon de poisson | 22×135, 24×135, 24×145 | Q235 |
| 2 | Boulon de poisson à haute résistance | 22×135, 24×135, 24×145 | C45 |
| 3 | Boulon isolé | 22×160, 24×160, 24×170 | C45 |
| 4 | Boulon de type t | M24x110 | Q235 |
| 5 | Laveuse à plat | 6×25×50 | Q235 |
| 6 | Laveuse de printemps | 20×8, 24×8, 26×8 | ? |
| 7 | Laveuse à double printemps | 26×8 | ? |
| 8 | Pic de vis | M22x185, M24x195 | Q235 |
| 9 | Pic de vis à tête carrée | 22x145, 22x155, 22x165 | Q235A |
| 10 | Pic de vis hexagonale | 22x145, 22x155, 22x165, 22x185, 22x195 | Q235A |
| 11 | Pointe de chien | 16×165 | ? |
| 12 | Tablier de jauge | 10#, 13#, 14#, 20# | Q235 |
| 13 | Tablier de jauge antiseptique | 10# | Q235 |
| 14 | Plaque à cravate en acier / plaque de base | QT450-10 | |
| 15 | Ancre ferroviaire | QT450-10, Q235A, QT400-15 | |
| 16 | Plaque à cravate en caoutchouc | P43, P50, P60 | Caoutchouc |
| 17 | Clip de chemin de fer élastique | A, Byle B | 60si2mn |
| 18 | Skl Type sérieux | 60SI2CR, 38SI7 | |
| 19 | Type g | 60SI2MNA | |
| 20 | Type w | ||
| 21 | Clip ferroviaire élastique antiseptique | B | 60SI2MNA |
| 22 | Bloc de tablier en nylon? | V Type, 0-4 #, 2-6 # | polyamide 66 |
| 23 | Bielle de jauge de rail isolée | ￠32, ￠36 | ? |
| 24 | Canne à rail | ￠32, ￠36 | ? |
| 25 | Assiette à poisson | 43 kg, 50 kg, 60 kg, 75 kg | B7. 45# |
| BS60, BS75R, BS80A, BS90A | B6, B7 | ||
| Plaque de poisson isolée (43, 50, 60, 75) .. | B6, B7 | ||
| UIC60, UIC54 | 50#, 45# |
En tant que fournisseur international de fixations sur les rails axée sur le marché, Gnee Rail propose une gamme complète de produits de fixation des chemins de fer et de services de soutien, capables de s'adapter largement aux divers besoins des chemins de fer lourds, des chemins de fer de passagers et des systèmes de transport ferroviaire urbain.
Nous maintenons un système de production et de contrôle de la qualité mature pour garantir que chaque produit répond aux exigences avant de quitter l'usine. Gnee Rail fournit également des services de support, notamment la fabrication OEM, les emballages personnalisés et la logistique d'exportation, garantissant que les clients reçoivent les produits nécessaires dans les délais les plus courts possibles. Nous accueillons des demandes de demandes pour discuter des opportunités de coopération.
