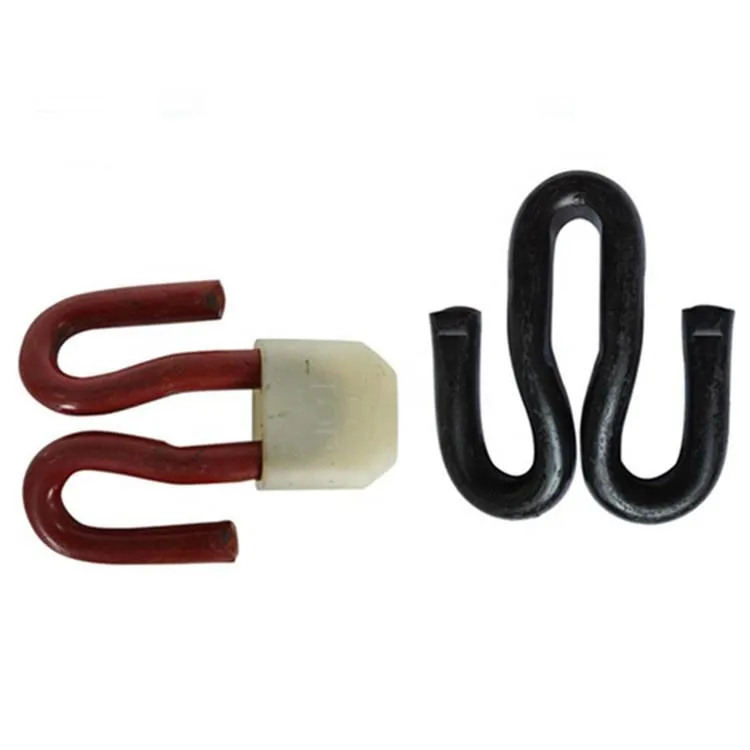

Attaches ferroviaires Carbon Fast Clip

Railway Clip est utilisé pour fixer les rails à la plaque de base sous-jacente avec la traverse en béton. Une variété de différents types de clips robustes-sont utilisés pour fixer les rails à la plaque de base ou au dormeur sous-jacent, l'un des plus courants étant le clip E, qui a la forme d'un trombone tronqué. Un autre modèle est la pince de tension SKL, qui est également le type le plus utilisé dans le monde entier. D'autres comme KPO Clamp et Nabla Clip, également utilisés dans différentes situations.

Description

Paramètres techniques

↵Système de fixation rapide par clip sur rail

Spécifications techniques :

Fonctionnalité	Catégorie	Détail spécifique/caractéristique
Méthode d'engagement principale	Mécanique	Crochet-et-verrouillage mécanique d'épauleavec embase moulée, épaules moulées
Application typique des traverses	Application	Traverses en bois avec plaques de base et traverses en béton avec épaules moulées
Outil d'installation	Opérationnel	Clé à chocs pneumatique/hydraulique avec enclume spéciale
Attribut clé de performance	Mécanique	Charge de pointe élevée et constante (10-15 kN typique)

Perspective mécanique et d'installation

Engagement à double crochet :Le clipextrémités de crochet symétriquess'engagent solidement dans les épaulements moulés de la plaque de base, créant ainsi une connexion mécanique stable et autobloquante qui résiste à la fois au soulèvement vertical et au déplacement latéral.

Génération de charge élevée aux orteils :Sa géométrie spécifique est conçue pour développer uncharge de pointe constamment élevée (force de serrage)contre le patin du rail, allant généralement de 10 à 15 kN, assurant une rétention ferme du rail sous des charges dynamiques.

Performances de fatigue robustes :La section transversale optimisée-et le traitement des matériaux offrent des performances exceptionnelles.résistance à la rupture par fatigue, capable de résister à des millions de cycles de charge dus à de lourdes charges par essieu.

Perspective d'installation et de fonctionnement

Installation à impact rapide :Conçu pourinstallation rapide à l'aide de clés à chocs pneumatiques ou hydrauliquesavec des enclumes spécialement conçues, réduisant considérablement le temps d'occupation de la voie lors de l'installation ou de la maintenance.
Indicateur visuel de sécurité :Leposition assise finaledu clip fournit une confirmation visuelle claire de l'installation correcte, où les extrémités du crochet sont entièrement engagées et le corps du clip affleure contre son boîtier.
Facilité de retrait et de réutilisation :Peut êtreretiré relativement facilement avec des outils appropriéset souvent réutilisés s'ils ne sont pas endommagés, soutenant les activités de maintenance telles que le remplacement des rails ou le renouvellement des traverses.
