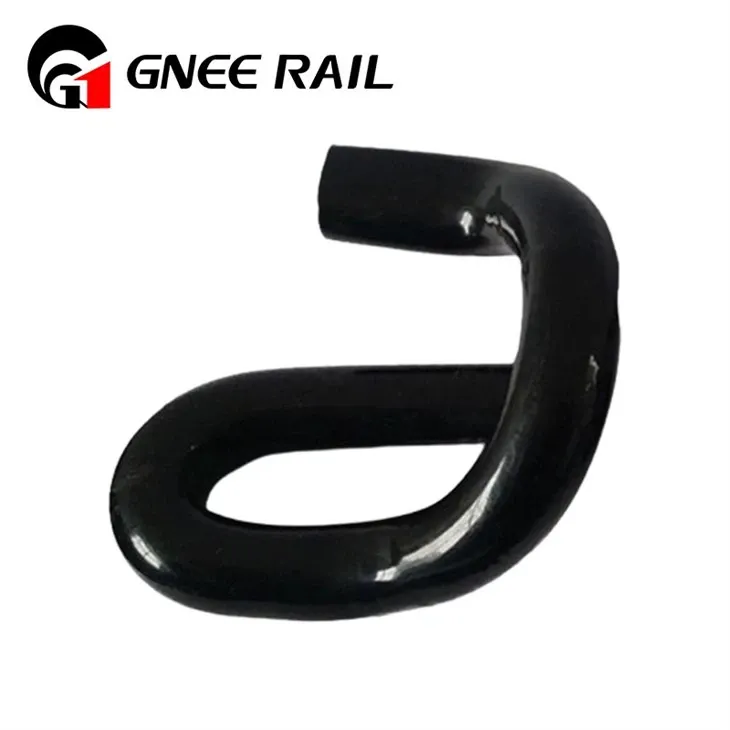

Attaches ferroviaires Carbone E Clip

Railway Clip est utilisé pour fixer les rails à la plaque de base sous-jacente avec la traverse en béton. Une variété de différents types de clips robustes-sont utilisés pour fixer les rails à la plaque de base ou au dormeur sous-jacent, l'un des plus courants étant le clip E, qui a la forme d'un trombone tronqué. Un autre modèle est la pince de tension SKL, qui est également le type le plus utilisé dans le monde entier. D'autres comme KPO Clamp et Nabla Clip, également utilisés dans différentes situations.

Description

Paramètres techniques

↵Système de fixation par clip Rail E

Spécifications techniques :

Fonctionnalité	Catégorie	Détail spécifique/caractéristique
Matériau primaire	Ingénierie	Acier à ressorts à haute-carbone (par exemple, 60Si2Mn, SAE 1070) ou acier à ressorts allié
Application typique	Opérationnel	Voie sans ballast (voie sur dalle), lignes à grande vitesse-, métros, couloirs de transport lourd-
Méthode d'installation	Opérationnel	Marteaux mécaniques (manuels) ou bourreuses hydrauliques/électroniques (automatisées)
Propriété mécanique clé	Ingénierie	High Fatigue Limit (>500 MPa pour des millions de cycles)

Perspective fonctionnelle et technique

Rétention élastique :Fournit une force de serrage constante et résiliente qui maintient l’écartement des rails et résiste au renversement des rails sous les charges dynamiques des trains.

Amortissement des vibrations :Son action à ressort absorbe et dissipe l'énergie vibratoire du passage des trains, réduisant ainsi le bruit et protégeant la sous-structure de la voie.

Liberté contrainte :Permet un mouvement longitudinal prédéfini du rail (expansion/contraction thermique) sans perte de force de maintien, empêchant ainsi le flambage de la voie.

Perspective opérationnelle et de maintenance

Installation et remplacement rapides :Conçu pour une installation manuelle ou automatisée efficace avec des outils de bourrage ou d'application de clips-standard, minimisant ainsi le temps de possession des rails.
Dans-Fiabilité des services :Une résistance élevée à la fatigue garantit une longue durée de vie avec une faible probabilité de défaillance catastrophique, favorisant ainsi des calendriers de maintenance prévisibles.
Inspection visuelle :Sa forme simple et sa position exposée permettent des contrôles visuels rapides pour détecter les fissures, les déformations ou une mauvaise assise lors des patrouilles de routine.
