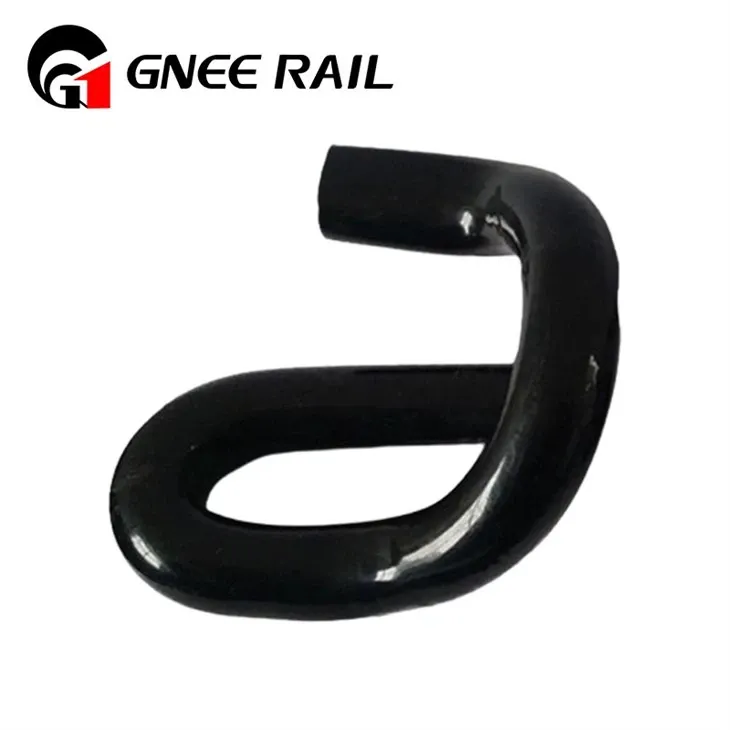

Clip E de fixation de rail de haute qualité

Railway Clip est utilisé pour fixer les rails à la plaque de base sous-jacente avec la traverse en béton. Une variété de différents types de clips robustes-sont utilisés pour fixer les rails à la plaque de base ou à la traverse sous-jacente, l'un des plus courants étant le clip E, qui a la forme d'un trombone tronqué. Un autre modèle est la pince de tension SKL, qui est également le type le plus utilisé dans le monde entier. D'autres comme KPO Clamp et Nabla Clip, également utilisés dans différentes situations.

Description

Paramètres techniques

↵Système de fixation Rail E Clip

Le clip Railway E, également connu sous le nom de clip de rail élastique ou clip de type « e », est un composant de fixation essentiel dans les systèmes de voie ferrée modernes. Il s'agit d'un dispositif en acier à ressort précontraint-traité thermiquement-conçu pour fixer le rail à la plaque de base ou à la traverse. Sa fonction principale est de maintenir une force de serrage constante, assurant la stabilité de l'écartement des rails, absorbant les vibrations dynamiques et fournissant une retenue longitudinale pour gérer la dilatation et la contraction thermique.

Spécifications techniques :

Caractéristique / Type	Type SKL (origine allemande)	Fastclip (Pandrol)	Clip Nabla	e-Clip (standard chinois)
Profil principal	Épaules "oreilles" robustes et larges.	Profil plus fin, pointe optimisée.	Forme distinctive "∇" (nabla).	Similaire à SKL, adapté aux normes GB.
Principe de serrage	Prétension initiale élevée-, adhérence rigide.	Élasticité et charge des orteils équilibrées.	Rigidité progressive, charge élevée aux orteils.	Force de serrage élevée, accent mis sur la stabilité.
Application typique	Lignes à grande-vitesse, transport lourd-(Europe, CN).	Circulation mixte, transport urbain (Global).	Charge par essieu lourde-, conditions difficiles.	Lignes conventionnelles et à grande vitesse-en Chine.
Trait de performance clé	Stabilité anti--exceptionnelle contre le fluage.	Excellent amortissement des vibrations, installation facile.	Résistance supérieure au roulement des rails.	Rentable-pour les réseaux à haute-densité.
Système associé	Souvent avec plaque de serrage SKL.	Utilisé avec l'épaule/plaque Pandrol.	Intégré avec épaule spécifique.	Utilisé avec les traverses en béton standard chinoises.

Perspective des matériaux et de la durabilité

Fabriqué à partir deacier à ressort-de haute qualité(par exemple, 60Si2Mn, SUP9), réputé pour sa limite élastique élevée et sa résistance à la fatigue.

Il subit un contrôleprocessus de traitement thermique(trempe et revenu) pour obtenir une structure martensite revenue, apportant de la ténacité.

Protection des surfacescontre la corrosion est critique, couramment appliqué à traversgalvanisation à chaud-par immersionou revêtements époxy.

Grenaillage de précontrainteest souvent utilisé pour induire des contraintes de surface de compression bénéfiques, améliorant ainsi la résistance à la fatigue.

Les principaux modes de défaillance surveillés comprennentrelaxation du stress, piqûres de corrosion, etfissures de fatigueprovenant de micro-défauts.

Perspective économique et de normalisation

En tant que composant-à volume élevé, sonrentabilité de fabricationetrendement matièresont des considérations majeures en matière de production.
L'analyse des coûts du cycle de vie met en balance le prix initialdurée de vieetexigences d'entretien.
Normes mondiales et nationales (par exemple,EN 13481, TB/T 3065) régissent ses dimensions, ses propriétés mécaniques et ses protocoles de test.
La normalisation permetinterchangeabilitémais nécessite des mesures strictescontrôle de qualitéetattestationentre les fournisseurs.
La logistique et la gestion des stocks sont cruciales en raison des quantités importantes nécessaires par kilomètre de voie.
