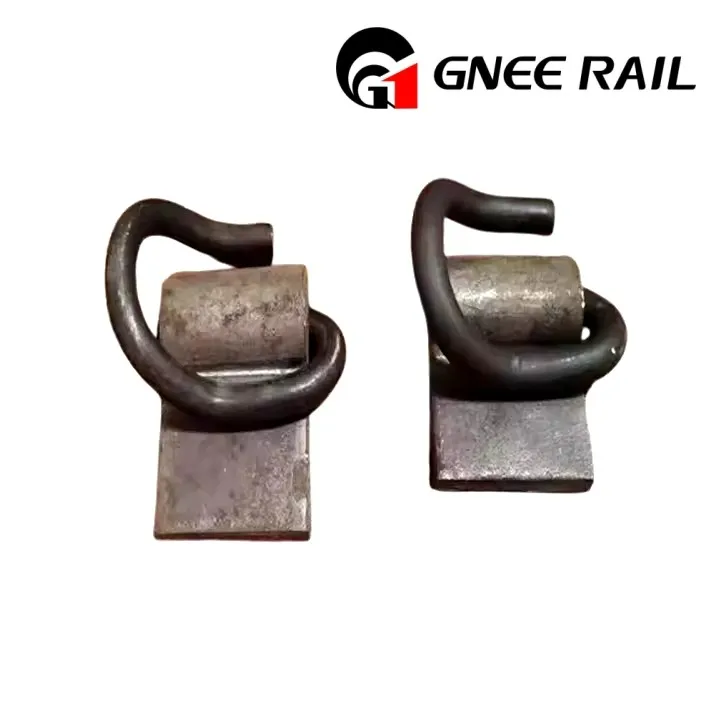

Clips pour rails E20

Les clips de rail sont des composants essentiels pour fixer les rails aux traverses ou à la plaque de base, garantissant ainsi la stabilité de la voie et la sécurité de l'exploitation ferroviaire. Également connues sous le nom de clips de rail, clips de rail élastiques, clips de voie et clips de traverse de chemin de fer, ces pièces sont essentielles au maintien d'un écartement de voie correct. Les clips de rail E20 font partie de la série de clips de rail de Pandrol et sont classés dans la gamme de type E. En tant que fournisseur de confiance et professionnel, GNEE Rail est spécialisé dans la fabrication de divers clips de rail, notamment des modèles tels que E1809, E2052, E1804, E2055, E2005, E2006, SKL1, SKL12, SKL3, SKL14, PR309, PR401, PR415, PR85, PR601, Fast. 16, rapide 1501, rapide1502, Fast 1508 et Fast 1600. Tous nos produits répondent aux normes internationales et peuvent être personnalisés selon vos besoins. Contactez-nous pour plus d'informations.

Spécification des clips de rail E20

Numéro d'article	Matériel	Diamètre	Longueur du clip	Largeur du clip	Poids	CRH	Pression	Essai de fatigue
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E2001	60Si2Mn	ø18			0.6	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E2007	60Si2Mn	ø18	105±5	38max	0.62	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
PR309	60Si2Mn	ø19	130		0.91	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
PR601	60Si2Mn	ø19			0.8	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
PR85	60Si2Mn	ø19	88±3		0.8	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
PR415	60Si2Mn	ø20			0.8	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
PR601	60Si2Mn	ø20				44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
DI	60Si2Mn	ø18	100±3			44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E18	60Si2Mn	ø18	100±3			44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E19	60Si2Mn	ø18	100±3			44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E20	60Si2Mn	ø18	100±3			44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
SKL12	60Si2Mn	ø13			0.53	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
Extrait rapide-1508	60Si2Mn	ø15			0.58	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
Extrait rapide-1501	60Si2Mn	ø15			0.58	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
Extrait rapide-16	60Si2Mn	ø16			0.6	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption

Spécification matérielle des clips de rail E20

Série	Taper	Dureté	Matériel	Vie en fatigue	Surface
Clip de rail E	E1,E2,E3	44-48CRH	60Si2MnA : C : {{0}}.56-0.64, Mn :0.60-0.90, Si :1.60-2 .00, Cr : inférieur ou égal à 0,35, P : inférieur ou égal à 0,03, S : inférieur ou égal à 0,03 60Si2CrA : C : {{0}}.56-0.64, Mn :0.40-0.70, Si :1.40-1 .80,Cr :0.70-1.00 P : inférieur ou égal à 0,03, S : inférieur ou égal à 0,03 55Si2Mn : C : {{0}}.52-0.60, Mn :0.60-0.90, Si : 1. 50-2.00,Cr : inférieur ou égal à 0,35 P : inférieur ou égal à 0,03, S : inférieur ou égal à 0,03 38Si7 : C : {{0}}.35-0.42, Mn :0.50-0.80, Si :1.50-1 .80, P : Inférieur ou égal à 0,03, S : Inférieur ou égal à 0,03	Pour Dia.18, c'est 3 millions de cycles sans rupture. Pour Dia.20, c'est 5 millions de cycles sans rupture.	Plaine (huilé), oxyde noir, peinture couleur ou selon les exigences du client.
	E1609
	E1809
	E1817
	E2001
	E2006
	E2009
	E2055
	E2056
Clip Vossloh& Clip de rail forgé	SKL1	42-47CRH
Clip de rail PR	PR309	44-48CRH
	PR401
	PR601
	PR85
Nous pouvons également fabriquer des clips de rail sur mesure selon vos dessins ou échantillons !
