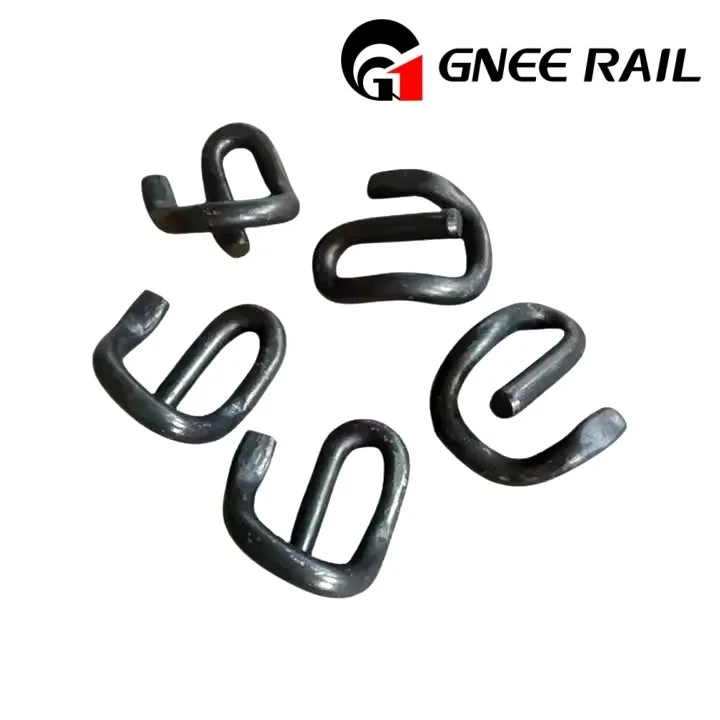

Clips pour rails E19

Les clips de rail sont des composants essentiels utilisés pour fixer les rails aux traverses ou à la plaque de base, garantissant ainsi la stabilité et la sécurité de la voie pendant l'exploitation des trains. Également connus sous le nom de clips de chemin de fer, clips de rail élastiques, clips de voie et clips de traverse de chemin de fer, ils sont essentiels au maintien d'un écartement de voie approprié. Les clips de rail E19 font partie de la gamme de clips de rail de Pandrol et relèvent de la classification de type E. GNEE rail est un fournisseur fiable et professionnel de clips de rail, nous sommes spécialisés dans la fabrication de tous les types de clips de rail tels que E1809, E2052, E1804, E2055, E2005 et E2006 ; SKL1, SKL12, SKL3, SKL14 ; PR309, PR401, PR85, PR601, etc. Tous nos produits de clips pour rails sont conformes aux normes internationales et peuvent être personnalisés. N'hésitez pas à nous contacter.

Spécification des clips de rail E19

Numéro d'article	Matériel	Diamètre	Longueur du clip	Largeur du clip	Poids	CRH	Pression	Essai de fatigue
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E2001	60Si2Mn	ø18			0.6	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E2007	60Si2Mn	ø18	105±5	38max	0.62	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
PR309	60Si2Mn	ø19	130		0.91	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
PR601	60Si2Mn	ø19			0.8	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
PR85	60Si2Mn	ø19	88±3		0.8	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
PR415	60Si2Mn	ø20			0.8	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
PR601	60Si2Mn	ø20				44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
DI	60Si2Mn	ø18	100±3			44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E18	60Si2Mn	ø18	100±3			44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E19	60Si2Mn	ø18	100±3			44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
E20	60Si2Mn	ø18	100±3			44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
SKL12	60Si2Mn	ø13			0.53	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
Extrait rapide-1508	60Si2Mn	ø15			0.58	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
Extrait rapide-1501	60Si2Mn	ø15			0.58	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption
Extrait rapide-16	60Si2Mn	ø16			0.6	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption

Spécification matérielle des clips ferroviaires E19

Série	Taper	Dureté	Matériel	Vie en fatigue	Surface
Clip de rail E	E1,E2,E3	44-48CRH	60Si2MnA : C : {{0}}.56-0.64, Mn :0.60-0.90, Si :1.60-2 .00, Cr : inférieur ou égal à 0,35, P : inférieur ou égal à 0,03, S : inférieur ou égal à 0,03 60Si2CrA : C : {{0}}.56-0.64, Mn :0.40-0.70, Si :1.40-1 .80,Cr :0.70-1.00 P : inférieur ou égal à 0,03, S : inférieur ou égal à 0,03 55Si2Mn : C : {{0}}.52-0.60, Mn :0.60-0.90, Si : 1. 50-2.00,Cr : inférieur ou égal à 0,35 P : inférieur ou égal à 0,03, S : inférieur ou égal à 0,03 38Si7 : C : {{0}}.35-0.42, Mn :0.50-0.80, Si :1.50-1 .80, P : Inférieur ou égal à 0,03, S : Inférieur ou égal à 0,03	Pour Dia.18, c'est 3 millions de cycles sans rupture. Pour Dia.20, c'est 5 millions de cycles sans rupture.	Plaine (huilé), oxyde noir, peinture couleur ou selon les exigences du client.
	E1609
	E1809
	E1817
	E2001
	E2006
	E2009
	E2055
	E2056
Clip Vossloh& Clip de rail forgé	SKL1	42-47CRH
Clip de rail PR	PR309	44-48CRH
	PR401
	PR601
	PR85
Nous pouvons également fabriquer des clips de rail sur mesure selon vos dessins ou échantillons !
