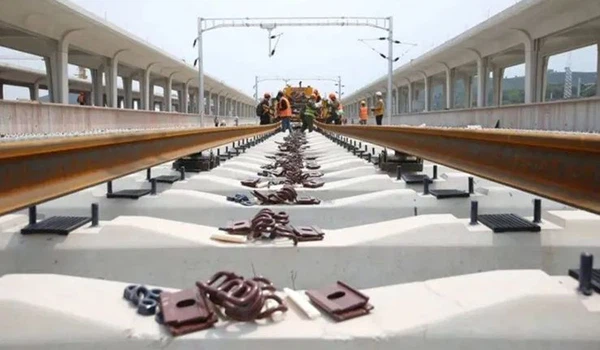

En tant qu'une des attaches ferroviaires courantes dans le système de fixation des rails,clips élastiques pour chemin de fersont fabriqués en acier à ressort forgé et ont de nombreuses applications dans le secteur ferroviaire. Qu'ils fassent partie d'un système de fixation ferroviaire ou qu'ils servent de fixation ferroviaire, les clips ferroviaires élastiques sont utilisés avec d'autres composants ferroviaires, tels quepointe de rail, plaque de selle de rail,patin de railet cheville en plastique pour rail.
Le matériau pour le clip de rail élastique
Les clips de rail élastiques sont de haute qualitébarre d'acier à ressort.Ces aciers sont généralement des aciers à faible-alliage de manganèse, à moyen-acier au carbone ou à haut-acier au carbone avec une limite d'élasticité très élevée. L'acier à ressort a d'excellentes performances globales telles que les propriétés mécaniques, les performances par balle-, la fatigue, la trempabilité, les propriétés physiques et chimiques. Les matières premières du clip ferroviaire élastique comprennent principalement55 Si7, 60 Si7, 65 Si7, 55 Si Cr7, 60Si2MnA, 60Si2CrA, 55Si2Mn,et38Si7qualité d'acier à ressort.
Principales spécifications du clip ferroviaire
| Nom | Attache-rail | |||
| Taper | Clip E (e1809, e2006,e2007,e2009, etc.) | |||
| Clip Skl (skl1,skl3,skl12,skl14) | ||||
| Ou le type par les dessins des clients | ||||
| Matériel | 60Si2MnA | 60Si2CrA | 55Si2Mn | 38Si7 |
| Composition chimique (%) | C : 0,56-0,64, Mn : 0,60-0,90, Si : 1,60-2,00, Cr : inférieur ou égal à 0,35, P : inférieur ou égal à 0,03, S : inférieur ou égal à 0,03 | C : 0,56-0,64, Mn : 0,40-0,70, Si : 1,40-1,80, Cr : 0,70-1,00 P : Inférieur ou égal à 0,03, S : Inférieur ou égal à 0,03 | C : 0,52-0,60, Mn : 0,60-0,90, Si : 1,50-2,00, Cr : Inférieur ou égal à 0,35 P : Inférieur ou égal à 0,03, S : Inférieur ou égal à 0,03 | C : 0,35-0,42, Mn : 0,50-0,80, Si : 1,50-1,80, P : Inférieur ou égal à 0,03, S : Inférieur ou égal à 0,03 |
| Dureté | Pour le clip électronique : 44-48HRC | |||
| Pour clip skl : 42-47HRC | ||||
| Vie en fatigue | pour Dia.18 c'est 3 millions de cycles sans rupture | |||
| pour Dia.20 c'est 5 millions de cycles sans rupture | ||||
| Surface | plaine (huilée), oxyde noir, peinture couleur, HDG, zingage... | |||
| La norme fait référence | DIN17221, BS970, GB/T1222 | |||
Produits de clip de rail principal deRAIL GNÉ
| Modèle | Diamètre | Poids | Matériel |
| Type III | Ø18 | 0,80 kg/pièce | 60Si2MnA |
| E1609 | Ø16 | 0,43 kg/pièce | 60Si2MnA |
| E1809 | Ø20 | 0,61 kg/pièce | 60Si2MnA |
| E1813 | Ø18 | 0,62 kg/pièce | 60Si2MnA |
| E2001 | Ø20 | 0,80 kg/pièce | 60Si2MnA |
| E2007 | Ø20 | 0,80 kg/pièce | 60Si2MnA |
| E2009 | Ø20 | 0,80 kg/pièce | 60Si2MnA |
| E2039 | Ø20 | 0,80 kg/pièce | 60Si2MnA |
| E2055 | Ø20 | 0,80 kg/pièce | 60Si2MnA |
| E2056 | Ø20 | 0,80 kg/pièce | 60Si2MnA |
| E2063 | Ø20 | 0,80 kg/pièce | 60Si2MnA |
| Clip de rail PR85 | Ø13 | 0,25 kg/pièce | 60Si2MnA |
| PR309A | Ø19 | 0,85 kg/pièce | 60Si2MnA |
| PR401 | Ø20 | 0,97 kg/pièce | 60Si2MnA |
| PR415 | Ø20 | 0,95 kg/pièce | 60Si2MnA |
| PR601A | Ø20 | 1,03 kg/pièce | 38Si7 |
| SKL1 | Ø13 | 0,48 kg/pièce | 60Si2CrA |
| SKL3 | Ø13 | 0,48 kg/pièce | 60Si2CrA |
| SKL12 | Ø13 | 0,53 kg/pièce | 38Si7 |
| SKL14 | Ø13 | 0,53 kg/pièce | 60Si2MnA |
| Clip de rail spécial | Ø13 | 0,48 kg/pièce | 60Si2MnA |
| Clip ferroviaire russe | Ø18 | 0,58 kg/pièce | 60Si2MnA |
| Clip Deenik | Ø25 | 0,49-0,68 kg/pièce | 60Si2MnA |
| Anti unique- | Ø20 | 0,25 kg/pièce | 60Si2MnA |
| Vol |
Une production personnalisée de clips de rail est disponible selon vos dessins ou échantillons ! Envoyez vos exigences particulières de personnalisation àGNÉE.
