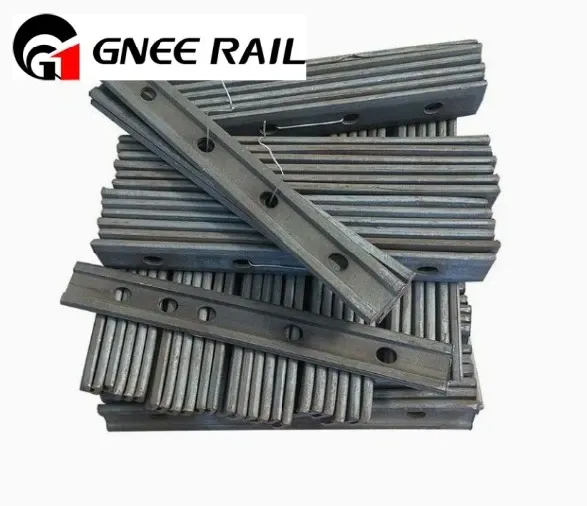

Description
Paramètres techniques
Fonctions des plaques de poisson:
| Catégorie | Fonction primaire |
|---|---|
| Objectif principal | Relie les extrémités du rail pour maintenir la continuité de la voie |
| Transfert de charge | Distribue les forces d'impact des roues à travers le joint pour réduire les battements de rail |
| Gabarit | Maintient un bon alignement ferroviaire et empêche le déplacement latéral |
| Extension thermique | Accueille le mouvement thermique ferroviaire à travers un écart conçu |
| Amortissement des vibrations | Absorbe l'impact du rail roué (bien que plus bruyant que les soudures) |
Comparaison des types de plaques de poisson
| Taper | Caractéristiques de conception | Applications typiques | Avantages et inconvénients |
|---|---|---|---|
| Plaque de poisson standard | Conception symétrique plate | Pistes à basse vitesse, verts de jardin | Faible coût mais nécessite une re-retournement fréquente |
| Plaque de poisson isolée | Couche d'isolation en nylon / composite | Circuits de piste électrifiés | Empêche la fuite du signal mais une résistance réduite |
| Plaque de poisson robuste | Profil plus épais (acier en alliage 60si2mn) | Lignes lourdes, gradients abrupts | Amélioration de la résistance à la fatigue à un coût plus élevé |
| Plaque de poisson collée | Interface liée à l'époxy | Approches de pont, zones de transition | Absorption des vibrations supérieures; installation complexe |
Spécifications de la plaque de poisson
| Type de modèle | Type de rail applicable | Matériel | Longueur (mm) | Épaisseur (mm) | Trous des boulons |
|---|---|---|---|---|---|
| 4- lumière de trou | 30-50 kg / m Light Rail | Q235 Acier doux | 600-800 | 20-25 | 4 |
| 6- standard des trous | 50-60 kg / m conventionnel | 55 # Steel / Q345 | 820-1000 | 24-28 | 6 |
| 6- trou Heavy Duty | 60-75 kg / m | Steel en alliage 60si2mn | 1000-1200 | 28-32 | 6 |
| Type isolé | 60 kg / m électrifié | Composite en fibre de verre | 1000 | 30 | 6 |
| Joint collé | 60 kg / m à grande vitesse | 60si2mn + époxy | 1200 | 32 | 6 |
Fournisseur de plaque de poisson Gneee-Rail
