Clip de chemin de fer SKL14

Clip de rail SKL14 Le clip de rail SKL14 a une conception en forme de W, le clip de rail SKL3 est un modèle spécifique de la pince de tension Vossloh SKL, communément appelée clip de rail W. Le clip de rail élastique, le clip de chemin de fer, le clip de voie ou le clip de traverse de chemin de fer fonctionne en se pliant et en se tordant pour créer un serrage...

Description

Paramètres techniques

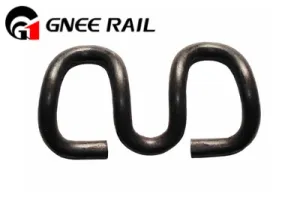

Clip de chemin de fer SKL14

Le clip de rail SKL14 a une conception en forme de W, le clip de rail SKL3 est un modèle spécifique de la pince de tension Vossloh SKL, communément appelée clip de rail W. Le clip de rail élastique, le clip de chemin de fer, le clip de voie ou le clip de traverse de chemin de fer fonctionne en se pliant et en se tordant pour créer une pression de serrage, fixant ainsi les rails en place. Cela empêche tout déplacement indésirable des rails, garantissant ainsi un écartement correct des voies et un mouvement sûr des véhicules ferroviaires. GNEE Rail propose une gamme complète de clips pour rails de haute qualité, notamment des clips à ressort en forme de W, de type E, SKL, PR, NABLA, Fast clips et Fist, conçus pour les systèmes ferroviaires de métro, à grande vitesse et interurbains. . Nos produits sont largement utilisés en Europe, aux États-Unis, au Canada et dans de nombreux autres pays. Nous fournissons des solutions ferroviaires personnalisées avec des délais d’exécution rapides. Contactez-nous pour plus d’informations.

SKL rail clips

Composition du matériau du clip de chemin de fer SKL14

Nom de l'article	Clip de rail élastique
Taper	Clip E (e1809, e2006,e2007,e2009, etc.)
	Clip Skl (skl1,skl3,skl12,skl14)
	Ou le type par les dessins des clients
Matériel	60Si2MnA	60Si2CrA	55Si2Mn	38Si7
Composition chimique (%)	C : {{0}}.56-0.64, Mn :0.60-0.90, Si :1.60-2 .00, Cr : inférieur ou égal à 0,35, P : inférieur ou égal à 0,03, S : inférieur ou égal à 0,03	C : {{0}}.56-0.64, Mn :0.40-0.70, Si :1.40-1 .80,Cr :0.70-1.00 P : inférieur ou égal à 0,03, S : inférieur ou égal à 0,03	C : {{0}}.52-0.60, Mn :0.60-0.90, Si : 1. 50-2.00,Cr : inférieur ou égal à 0,35 P : inférieur ou égal à 0,03, S : inférieur ou égal à 0,03	C : {{0}}.35-0.42, Mn :0.50-0.80, Si :1.50-1 .80, P : Inférieur ou égal à 0,03, S : Inférieur ou égal à 0,03
Dureté	Pour le clip : 44-48HRC Pour le clip skl : 42-47HRC
Vie en fatigue	pour Dia.18 c'est 3 millions de cycles sans rupture pour Dia.20 c'est 5 millions de cycles sans rupture
Surface	plaine (huilée), oxyde noir, peinture couleur, HDG, zingage...
La norme fait référence	DIN17221, BS970, GB/T1222

Paramètres techniques des clips de voie ferrée SKL1

Numéro d'article	Matériel	Diamètre	Longueur du clip	Largeur du clip	Poids	CRH	Pression	Essai de fatigue	Pays
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption	Amérique, Brésil
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption	Amérique, Brésil
SKL12	60Si2Mn	ø13			0.53	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption	Amérique, Brésil
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Supérieur ou égal à 9,5KN	5000000 fois sans interruption	Amérique, Brésil
