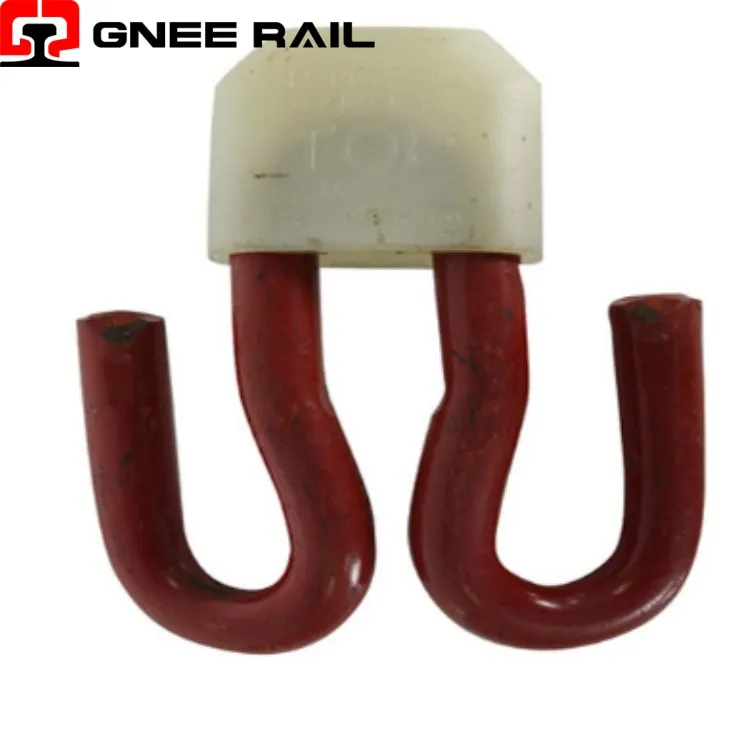

Clip de chemin de fer élastique rapide

Le clip de rail, ou appelé clip de rail élastique, est utilisé pour fixer les rails en acier sur la plaque de liaison sous-jacente. Grâce à la flexion et à la distorsion, le clip rail peut exercer une pression sur le rail, ce qui empêche le mouvement longitudinal du rail, soit des changements de température, soit par vibration.

Description

Paramètres techniques

Description des produits

En tant que composants critiques dans les systèmes de fixation des rails, les clips élastiques rapides présentent une installation pratique et des performances de serrage stables, obtenant une adoption approfondie dans la construction de chemins de fer nationaux et internationaux.

Ce système de clip ferroviaire rapide comporte de faibles coûts d'installation, réduisant les dépenses globales de l'installation et de la maintenance. Le clip élastique est installé avec des isolateurs des orteils dans la position de stationnement, sécurisant mécaniquement les isolateurs et cales latéraux. Des clips ferroviaires rapides sont disponibles dans des spécifications telles queFC 1500etFC 1600.

	FC 1500	FC 1600
Pression de boucle nominale	1000 kgf	1250 kgf
Pression	>16 kN	>20 kN
Résistance aux rails à l'escalade	>7kn	>9 kN
Résistance à l'isolation	>5 ko	>5 ko

Structure et principe des clips de rail de tension rapide

Généralement configuré sous forme de m ou des formes similaires, des clips de tension rapides sont fixés via des dispositifs d'ancrage spécialisés sur les plaques de base ou les dormeurs. En utilisant leur déformation élastique, ils génèrent une force de serrage qui fixe fermement les rails en position tout en restreignant le déplacement latéral et longitudinal.

rail fasteners

Avantages de performance à clip de chemin de fer rapide

Efficacité d'installation:Contrairement aux attaches élastiques boulonnées traditionnelles, les clips rapides éliminent les réglages du couple de boulon manuel pour obtenir la force de serrage. L'installation directe améliore considérablement l'efficacité de la construction de la voie et réduit les charges de travail de maintenance.

Stabilité opérationnelle:Empêcher efficacement le relâchement des clips communs dans les systèmes boulonnés et éviter les fractures induites par le stress, elles garantissent la sécurité opérationnelle du train.

rail fastening

Système de fixation des rails rapides

Le système FastClip est un système de fixation de rail résilient et sans filetage, adapté à l'application sur des liens en béton, en acier ou en bois ou en trace de dalle. Le système unique de commutateur à interrupteur permet une installation rapide et efficace de piste et des coûts de maintenance réduits.

Le FastClip a été conçu comme un système total, dans lequel tous les composants sont livrés sur le site pré-asséché sur la plaque de dormeur ou de base. Une fois les dormeurs posés et le rail installé, le clip est simplement poussé sur le rail au moyen d'une simple action de conduite.

rail fixing

Contact maintenant

Gnee Rail s'engage à fournir aux clients mondiaux des systèmes de fixation des rails complets et des composants complémentaires, avec des produits largement appliqués dans les chemins de fer de passagers, les chemins de fer de fret, le métro et les projets de train léger. Nous fournissons diverses attaches ferroviaires et, au-delà des produits standardisés, prenons en charge la personnalisation non standard basée sur des dessins fournis par le client ou des spécifications techniques.

Notre équipe commerciale expérimentée offre un soutien de bout en bout dans la sélection des produits, les délais de livraison et la logistique internationale. Si vous cherchez un partenaire de fixation ferroviaire fiable, contactez-nous dès aujourd'hui.
